蒸汽計量表

    蒸汽計量表用途：可廣泛應用于石油、煉化、化工、天然氣、冶金、電力、制藥等領域中，各種氣體、天然氣及蒸汽流量的測量和計量。變送器輸出的模擬信號或數字信號可與計算機聯網，也可輸送給各種流量儀，實現遠程流量顯示或控制。

（1）.組成

1. 節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等

2. 取壓裝置：環室、取壓法蘭、夾持環、導壓管等

3. 連接法蘭（國家標準、各種標準及其它設計部門的法蘭）　、緊固件。

4. 測量管

（2）． 結構

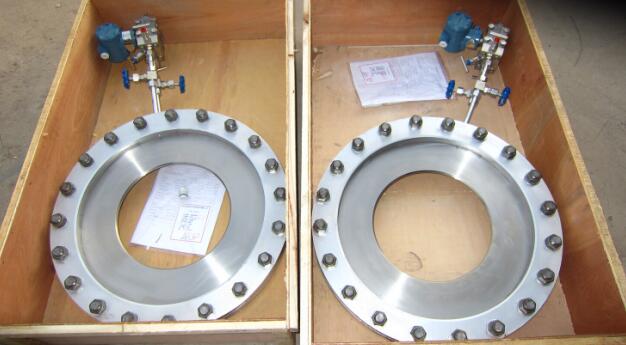

蒸汽流量計，由孔板取壓裝置、三閥組、智能差壓變送器及溫/壓傳感器等主要部分組成。

（3）． 三閥組的作用

·可使一體化結構牢固，減少泄漏點；

·可在線確認變送器的零點與修正；

·一旦變送器出現故障需要檢修或更換時，可在不中斷工藝情況下進行，操作非常方便。

u 調零、更換變送器時，三閥組閥門操作程序：

·置F1、F3閥于“全閉”位置（順時針方向擰緊）

· 將F2閥置于“微開”位置（逆時針擰二圈）；

·二個閥門開關狀態確認無誤后，即可進行調零或檢修或更換。

u 變送器重新投運時，三閥組閥門操作程序：

·先“關閉”F2閥門；

·置F1、F3閥門于“全開”位置。變送器即可進入運行狀態。

u 在如下情況下，均可選用三閥組

·不允許中斷工藝過程

·方便變送器檢查或更換

（4）． 溫/壓傳感器

溫/壓傳感器用以傳輸被測流體的溫度與壓力信號，由智能差壓變送器實現溫/壓全工況的自動補償，以得到真實、準確的流量。

（5）． 智能差壓變送器

型號：3051、EJA、及霍尼韋爾ST3000系列等。

1.一體化式結構、流量測量

2.測量精度高，量程比寬

3.小壓差可達30mmH2O

4.耐高溫、高壓，可適用于各種工況條件

5.智能變送、溫/壓全工況自動補償

6.開放式數字平臺，多用途串行接口，現場總線結構，HART通訊協議

7.現場數顯、信號遠傳兼容，模擬量和數字化雙向通迅共存，方便系統組建和入網

1.口    徑：DN25～DN2000（mm）

2.精    度：±1%FS

3.量 程 比：標準1：13，擴展1：30

4.工作壓力：≤42.0MPa

5.介質溫度：-40?0?2C～450?0?2C

6.介質粘度：≤30CP(相當于重油)

7.β值：0.2～0.8

8.連接方式：法蘭或夾裝式

9.法蘭標準：

DN≤600mm, PN2.0～PN26,HG20616;PN32,HG20618;

DN>600mm,PN2.0～PN15,HG20623.

也可按用戶提供的法蘭標準制造。

10.材    質：主體、孔板、取壓管、三閥組：不銹鋼；直管段及連接法蘭：碳鋼或不銹鋼

11.安裝方式：水平或垂直。

12.智能差壓變送器：輸出：4～20mA.DC 或數字信號；電源：24V.DC;

防爆等級：dⅡCT5.6、iaⅡCT4-6;防護等級：IP67

表頭：盲表和數顯表兩種

    當充滿管道的流全經孔板時，將產生局部收縮，流束集中，流速增加，靜壓力降低，于是在孔板前后產生一個靜壓差，該壓力差與流量存在著一定的函數關系，流量越大，壓力差就越大。

    通過導壓管將差壓信號傳遞給差壓變送器，智能差壓變送器將差壓信號及流體溫/壓信號進行自動補償和智能變送。輸出4～20mA.DC模擬信號或脈沖信號、實現對流體的測量。

取壓方式，常用的取壓方式有三種：

角接取壓（環室、鉆孔）、 法蘭取壓、 D-D/2徑距取壓

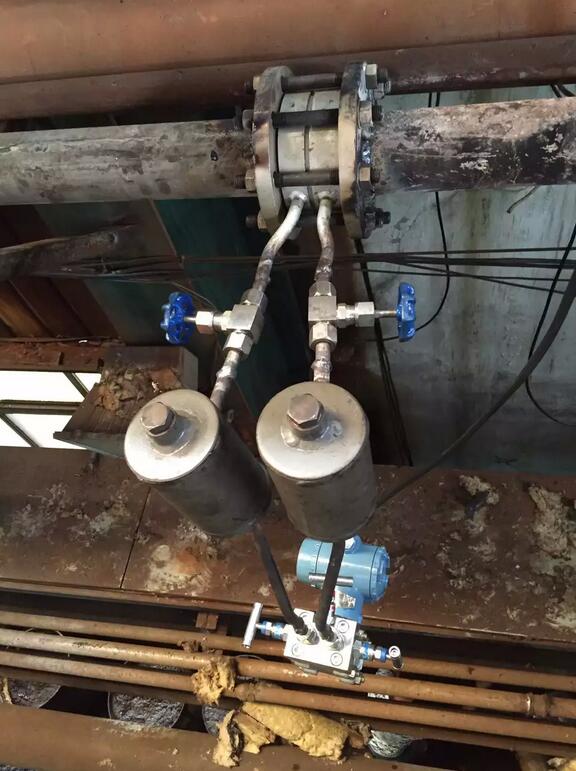

▲蒸汽計量表可水平、垂直或傾斜安裝，應保證管內充滿管道。

▲節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。

▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。

▲引壓管路安裝應符合標準規定的規范。
