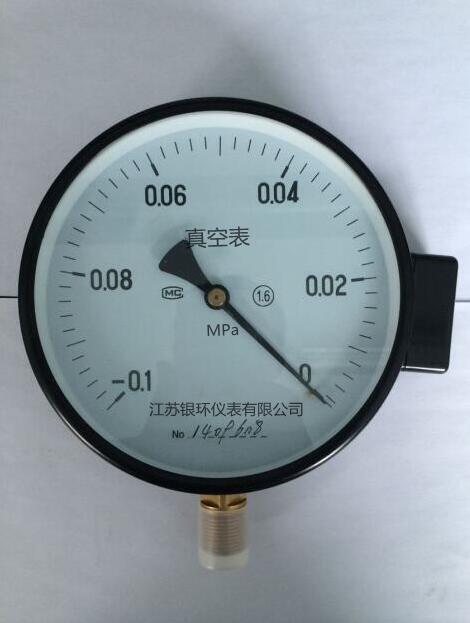

真空遠傳壓力表

精品推薦
真空遠傳壓力表適用于測量對銅及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因?yàn)樵趦x表內部設置—滑線電阻式發送器，故可把測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制。

詳細說明

型號：YHYTZ-150真空遠傳壓力表詳細介紹

用途說明：

YHYTZ-150真空遠傳壓力表適用于測量對銅及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因?yàn)樵趦x表內部設置—滑線電阻式發送器，故可把測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。

結構原理：

真空遠傳壓力表由一個彈簧管壓力表和一個與被測壓力成一定函數關系的滑線電阻式發送器等組成。儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。

主要技術指標：

產品名稱	遠傳壓力表
產品型號	YHYTZ-150
公稱直徑	Φ150
精度等級	1.6
測量范圍（MPa）	-0.1-0 0～0.1～60 -0.1～0～2.4 （量程范圍內任選）
連接螺紋	M20×1.5
電位器起始電阻（Ω）	8～16
電位器滿度電阻（Ω）	330～390
工作電壓（V）	≤6
備注：如果對儀表連接螺紋或其它方面有特殊要求時，請與公司協商訂做。
