蒸汽流量表

    當充滿管道的流體流經管道內的節流裝置時，流體的流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在流量表節流件前后產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以流量表可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

    蒸汽流量表是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量表，該蒸汽流量表采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

    ▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

    ▲計算采用國際標準與加工

    ▲流量表應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

    ▲標準節流裝置無須實流校準，即可投用。

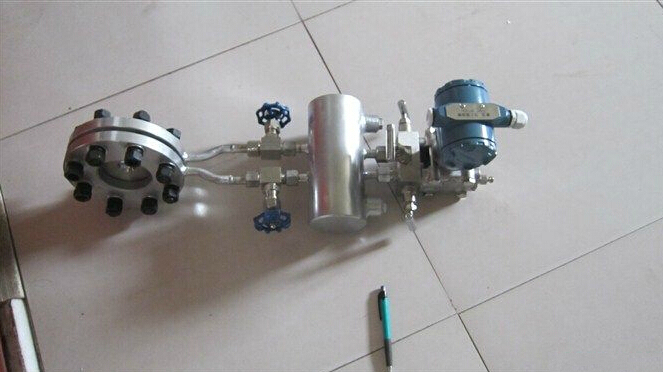

    ▲一體型流量表安裝更簡單，可直接接差壓變送器。

    ▲采用進口單晶硅智能差壓傳感器

    ▲穩定性高

    ▲量程范圍寬、大于10：1

    蒸汽流量表是將流量傳感器、壓力傳感器、溫度傳感器組裝在一起，由智能表頭實現壓力、溫度對流體介質的密度進行換算，得到管道內的標況流量。

    ▲高穩定性：優于0.1%FS/年

    ▲高靜壓：40MPa

    ▲連續工作5年不需調校

    ▲可忽略溫度、靜壓影響

    ▲抗高過壓

測量介質： 氣體、蒸氣

口徑規格：法蘭連接、法蘭卡裝式口徑選擇 10~300

流量范圍：正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s

被測介質溫度:常溫–25℃～100℃，高溫–25℃～150℃ -15℃～300℃

精度等級：1.0級

量程比：8：1 12：1 30：1

輸出信號：4-20mA、脈沖電壓輸出信號遠傳控制

脈沖占空比約50%,傳輸距離為100m

脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃

材質：不銹鋼, 鋁合金

電源：DC24V或鋰電池3.6V

防爆等級：ia II CT1-CT4

防護等級 IP65



1、蒸汽流量表只能單向測量，安裝時注意保證介質流量方向與流量表箭頭所示方向一致。

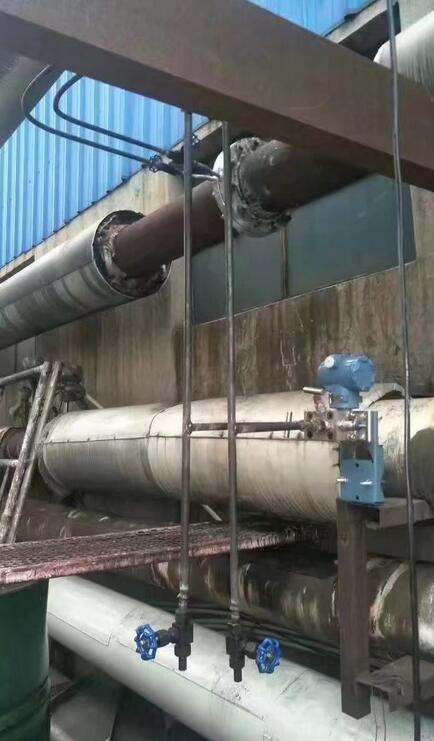

2、蒸汽流量表安裝方式為豎直安裝，介質自下而上通過流計。即將流量表安裝在豎直管道上，流量方向為自下向上。

3、水平安裝時，必須將流量表裝在整個系統的高壓區，并保證相應的出口壓力；不要安裝在管路的高點，因高點往往氣體積聚，管道非滿，出口不可直接放空。

4、測高溫流體時，盡量采用豎直安裝方式；若不得不水平安裝，請將流量表的變送器部分豎直向下，或水平側裝，避免溫度過高；注意安裝位置處空氣流動或通風良好。

5、直管段要求：至少保證流量表前15倍管徑，流量表后5倍管徑。如流量表前有彎頭，縮進，擴大等干擾源，則需保證流量表前30-40倍的管徑，流量表后6倍管徑。流量表應安裝于調節閥，壓力或溫度傳感器的上游。

6、安裝時注意管道口徑應略大于或等于儀表的內徑。

7、使用密封圈時，注意密封圈內徑應略大于或等于儀表的內徑，密封圈中心位于管道中心。

8、電纜入口密封儀表電氣連接時，必須注意進線孔的密封。必須根據儀表電纜入口型號選擇相應的密封接口（M20Χ1.5;1/2'NPT;G1/2'），并正確、緊密地安裝。沒有密封接頭，或安裝馬虎，達不到密封效果。
