工業蒸汽流量計

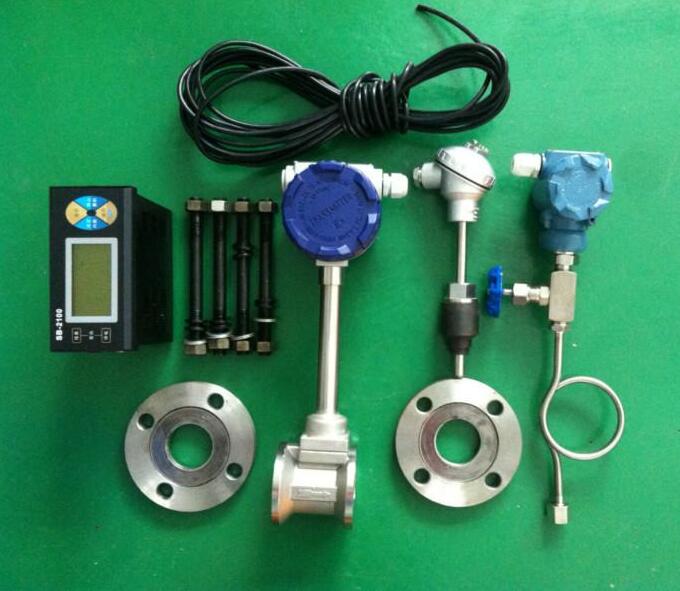

    工業蒸汽流量計由法蘭卡裝式流量傳感器和顯示儀表組成。法蘭卡裝式流量計將法蘭焊接在工藝管道上，然后用螺栓、螺母將儀表固定在兩個法蘭之間。安裝簡單便捷，成本低。本公司提供法蘭，不需另行購買安裝法蘭。工業蒸汽流量計與現場顯示儀組合后，成為智能一體化流量計，分別用于飽和蒸汽流量計量、過熱蒸汽流量計量、各種氣體流量計量。

★測量介質：氣體、過熱/飽和蒸汽

★測量范圍：正常工作范圍，雷諾數為20,000~ 7, 000, 000；測量可能范圍雷諾數為8, 000 ~ 7, 000，

★準確度：a.液體，指示值的+1.0%；

b.氣體，指示值的+1.5%；

c.蒸汽，指示值的土1.5%；

★重復性：準確性的1/3；

★輸出信號：a. 三線制電壓脈動 低電平； 高電平：大于4V：占空比50%

b.二線制電流4mA ~ 20mA

c.三線制電流4mA ~ 20mA

d.RS-485通訊接口

★工作電源：外電源； +24VDC；內電源3.6V鋰電池

★介質溫度：普通型： -40℃~ +130℃；

高溫型： -40℃~ +250℃；

            特高溫型：-10℃~ +350℃可選；

防爆型： -40℃~ +80℃；

★工作壓力：2.5MPa（注: 應用戶要求，可提供其它壓力等級的流量計，需定做）

★大力壓力： 86KPa ~ 106KPa；

★殼體材質：a.碳鋼；b.不銹鋼（1Cr18Ni9Ti）

★規格（管道內徑）：20、25、32、40、50、65、80、100、125、150、200、250、300

★環境溫度： -30℃~ +60℃

★相對溫度： 5% ~ 95%

★保護等級： IP65

★防爆類型：隔爆型；防爆標志：Exd I BT4

★工作狀況下流量范圍（單位: m3/h）

▲穩壓補償一體化設計。

▲量程比寬達20:1。

▲整體結構設計合理，動態測量范圍寬，壓力損失小。

▲不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。

▲無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。

▲微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。

▲電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

▲同時顯示流量值與累計流量值，不必輪流切換。

▲采用抗振探頭，有效消除外界振動影響。

▲電路采用表面貼裝工藝，結構緊湊，可靠性高。

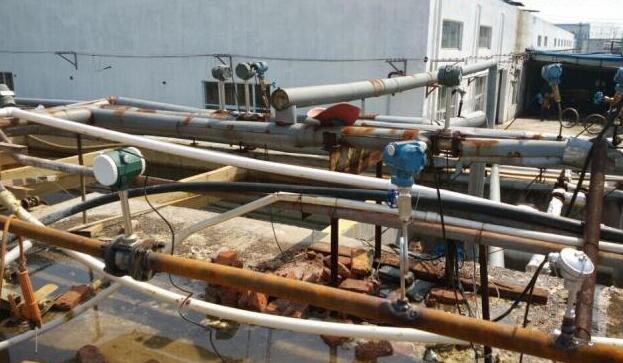

    正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。

流量計對安裝點的上下游直管段有一定要求，否則會影響測量精度。

若流量計安裝點的上游有漸縮管，流量計上游應有不小于15D的等徑直管段，下游應有不小于5D的等徑直管段。

若流量計安裝點的上游有漸擴管，流量計上游應有不小于18D的等徑直管段，下游應有不小于5D的等徑直管段。

若流量計安裝點的上游有90°彎頭或下形接頭，流量計上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。

若流量計安裝點的上游在同一平面上有二個90°彎頭，傳感器上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。，

流量調節閥或壓力調節閥盡量安裝在流量計的下游5D以遠處，若必須安裝在流量計的上游，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。

流量計上游有活塞式或柱塞式泵，活塞式或羅茨式風機、壓縮機，流量計上游應有不小于 25D等徑直管段，下游應有不小于5D的等徑直管段。

    特別注意:流量計安裝點的上游較近處若裝有閥門，不斷地開關閥門，對流量計的使用壽命影響大，非常容易對流量計造成損壞。流量計盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于流量計的下垂非常容易造成流量計與法蘭間的密封泄漏，若不得已安裝時，必須在流量計的上下游2D處分別設置管道緊固裝置。

流量計對安裝點的上下游直管段有一定要求，否則會影響測量精度。

流量計安裝點的上下游配管的內徑應與流量計內徑相同，其應滿足下式的要求。

0.98DN≤D≤1.05DN式中:DN-流量計內徑

D-配管內徑

配管應與流量計同心.同軸偏差應不大于1.05DN。

流量計與法蘭間的密封墊不能凸入管道內，其內徑可比流量計內徑略大

為方便檢修流量計，zui好為流量計安裝旁通管。另外，在需清洗的管道上: 或所安裝流量計的管道內的流體不能為檢修流量計而停供的情況下，必須安裝旁通管。

    流量計盡量避免安裝在振動較強的管道上,若不得已要安裝時，必須采取減振措施，在流量計上下游2D處分別設置管道緊固裝置,并加防振墊。

    流量計避免安裝在溫度變化很大的場所和受到設備的熱輻射，若必須安裝時，須有隔熱通風的措施。流量計避免安裝在含有腐蝕性氣體的環境中，若必須安裝時，須有通風措施。

    流量計zui好安裝在室內，必須安裝在室外時，須有防潮和防曬的措施，注意水是否會順著電纜線流入放

大器盒內，接線時，在電氣接口外部將電纜線彎成U形。

    安裝流量計的周圍須有充裕的空間，應有照明燈和電源插座，以便安裝接線和定期維護。流量計的接線位置要遠離電噪聲，如有功率變壓器、電動機和電源等。

    流量計安裝點附近不能有無線電收發機存在，否則離頻噪聲會干擾流量計的正常使用。
