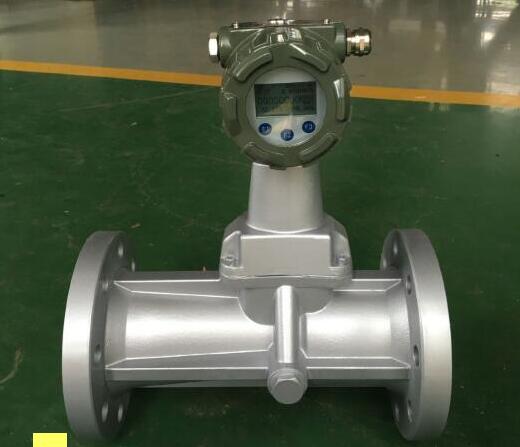

管道天然氣流量計

    管道天然氣流量計采用先進的微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品的先進水平。管道天然氣流量計可廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體的計量。

1、傳感器包括旋渦發生器、檢測元件、整流器和殼體。

    旋渦發生器由特定螺旋形葉片組成，它固定在殼體收縮段前端，強迫流體產生強烈的旋渦流。

    檢測元件安裝在靠近擴張管的喉部，用熱敏、壓電、應變、電容或光纖等檢測元件可測出旋渦進動的頻率信號。

    整流器固定在流量計表體出口，其作用是消除旋渦流，以減小下游流態對儀表測量的影響。

    殼體設計成一定形狀的流道，使旋渦形成，固定和保護安裝在內部的零部件，并通過法蘭與管道相連接。

2、轉換顯示儀

    由壓電傳感器檢測到的微弱電壓信號經過放大、濾波、整形后，變成頻率與流量成正比的脈沖信號，然后由顯示儀計數顯示。顯示儀配有外輸接口，輸出各種信號。對測量的氣體介質可進行溫度和壓力的補償，轉換為標準狀況下的體積流量，并顯示。

【測量介質】天然氣、氣等氣體

【產品口徑】DN10-DN300法蘭連接

【公稱壓力】1.6Mpa、2.5/4.0/6.3可定制

【介質溫度】-20℃～80℃

【精度等級】1.5級、1.0級、（可定制）

【防護等級】IP65或更高（定制）

【供電方式】24VDC或者3.6V鋰電池供電

【輸出信號】三線制脈沖（電壓型）/二線制4-20mA電流（智能型）/RS485/HART協議（智能型）

【連接方式】DN10-DN300法蘭（國標）

無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

實現了機電一體化，日常的計量過程不需人工值守；

體積小、重量輕，離線標定較為方便；

測量信號既可就地顯示，也可按需遠傳；

儀表管理人員無需專業培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取，并且不必進行折算轉換；

內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。

就地顯示溫度、壓力、瞬時流量和累積流量。

采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。

整機功耗極低,能憑內電池長期供電運行,是理想的無需外電源就地顯示儀表。

防盜功能可靠，具有密碼保護,防止參數改動。

表頭可180度隨意旋轉，安裝方便。

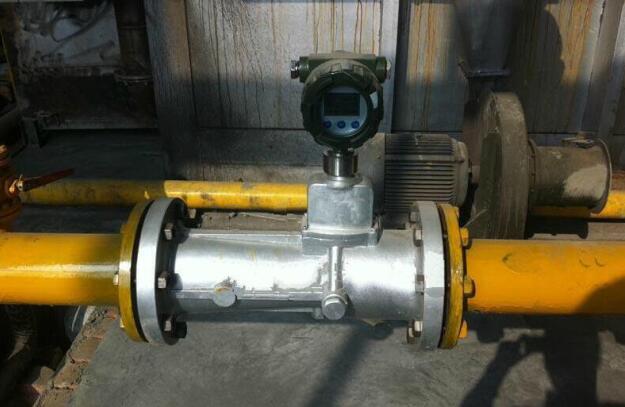

傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；

當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響；

傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求；

應避免外界強磁場的干擾；

在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命；

管線試壓時，應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。

應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。

安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。

流量計安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。

對于新安裝或檢修后的管道務必進行清掃，去除管道中的雜物后方能安裝流量計。

流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；

為了不影響流體正常輸送和便于維護，要求安裝旁通管道，并保證前≥10DN、后≥10DN的直管段；

安裝流量計之前應先清除管道中的焊渣等雜物。

投入運行時，應緩慢開啟流量計上、下游閥門，以免瞬間氣流過急而沖壞起旋器。

用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭；

流量計運行時，不允許隨意打開后蓋改動儀表參數，否則影響流量計的正常工作；

定時檢查流量計法蘭處的泄漏情況。

  用戶訂購本產品時要注意根據管道公稱直徑、流量范圍、公稱壓力、介質最大壓力、介質溫度選型
