高溫蒸汽流量計

* 來源: DiSen * 作者: 18952342008 * 發表時間: 2021-02-21 15:17:28 * 瀏覽: 1053

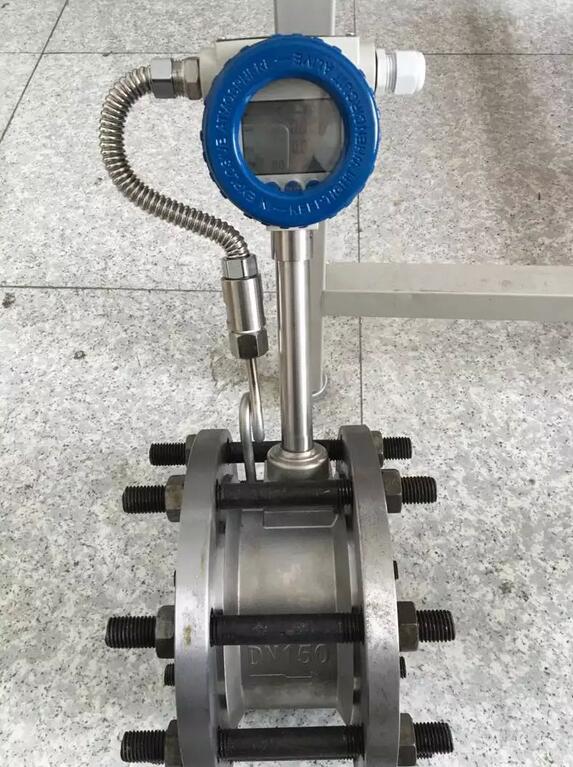

高溫蒸汽流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該蒸汽流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。高溫蒸汽流量計廣泛用于石油、化工、電力、輕工等部門工業管道中測量氣體、蒸汽的流量。

產品特點：

▲結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

▲標準型節流裝置無須實流校準，即可投用。

▲流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

▲高精度，完善的自診斷功能

▲流量計可同時顯示累計流量、瞬時流量、壓力、溫度。

▲具有在線、動態全補償功能外，流量計還具有自診斷、自行設定量程。

▲配有多種通訊接口

▲穩定性高

▲量程范圍寬、大于10：1

▲連續工作5年不需調校

▲可忽略溫度、靜壓影響

▲抗高過壓

技術參數：

◆測量介質：氣體、蒸氣

◆口徑規格法蘭卡裝式口徑選擇 25,32,50,80,100

◆法蘭連接式口徑選擇 100,150,200

◆流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s;

◆測量精度 1.0級 1.5級

◆被測介質溫度:常溫–25℃～100℃

◆高溫–25℃～150℃ -25℃～250℃

◆輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V

◆脈沖占空比約50%,傳輸距離為100m

◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m

◆儀表使用環境溫度:-25℃～+55℃ 濕度:5～90% RH50℃

◆材質不銹鋼, 鋁合金

產品選型：

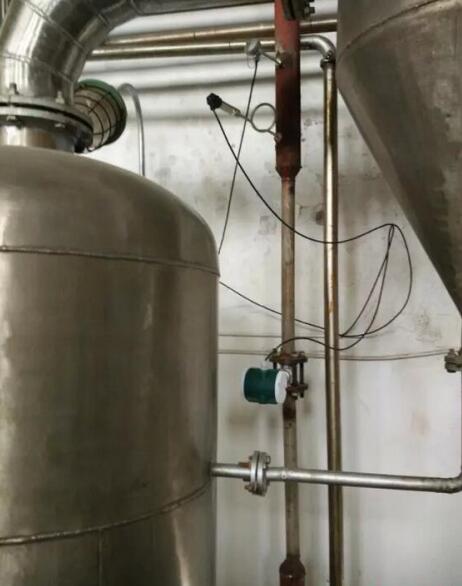

安裝環境要求：

1、盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2、避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。

3、避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。

4、流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。

5、儀表好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。

6.儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
