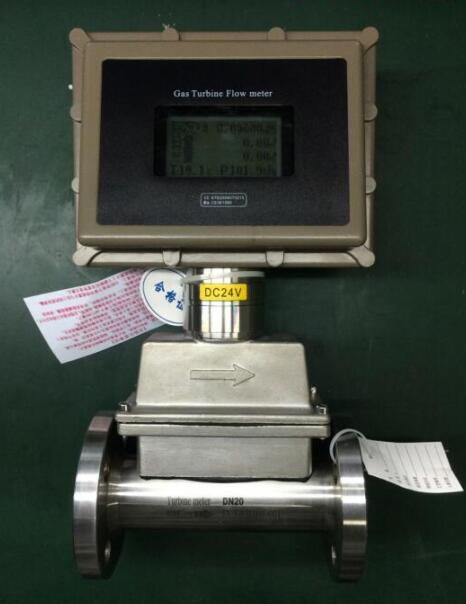

工業天然氣流量表

    工業天然氣流量表溫壓補償 型儀表可集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償。 具有精度高、重復性好、結構簡單、耐高壓、測 量范圍寬、體積小、重量輕、壓力損失小、壽命長、操作簡單、維修方便等優點，工業天然氣流量表是工業鍋爐等工業、行業的燃氣計量和城市天然氣、燃氣調壓站封閉管道中低粘度氣體的體積流量和總量及燃氣熱計量的理想氣體流量檢測儀表。

   電流輸出均為電隔離型，具有良好的共模干擾抑制能力。

   同時顯示流量值與累計流量值，不必輪流切換。

   采用抗振探頭，有效消除外界振動影響。

   電路采用表面貼裝工藝，結構緊湊，可靠性高。

   具有實時數據存儲功能，可防止儀表突然掉電時數據丟失，在停電狀態下，內部數據可永保存。

   可靠的電磁兼容設計，抗干擾性能好，可靠性高，滿足電磁兼容實驗要求。

   采用進口儀表精密軸承，耐磨性好，穩定程度高；同時提高了儀表的下限靈敏度，降低了始動流量。

   液晶顯示屏（帶背光），讀數直觀方便，可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量以及測量介質的溫度、壓力等參數。

　　1.測量介質：天然氣、煤氣、壓縮空氣等氣體；

　　2.公稱口徑：DN10~DN300mm；

　　3.準確度：±1.0%；重復性：優于±0.3%；

　　4.額定工作壓力：1.6Mpa；

　　5.介質溫度：-30℃~+60℃；

　　6.電源：內置3.6VDC鋰電池；外置24VDC；

　　7.防爆標志：ExaⅡBT4；

　　8.輸出信號：脈沖輸出，（4~20）mA電流信號（二線制/三線制），RS-485通訊（modbus協議），控制信號輸出。

連接方式:法蘭連接型、螺紋連接型

精度等級:±1.5%R（±1%R需特制）

量程比:1:10~1:30

表體：304不銹鋼或鑄鋁

葉輪：優質鋁合金

轉換器：鑄鋁

環境溫度:-30～+60℃；相對濕度:5%～90%；介質溫度:-20～+80℃；大氣壓力:86kPa～106kPa

防護等級:IP65

工作電源

A．外電源：+24VDC±15%,紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等

B．內電源：1組3.6V10AH鋰電池

信號輸出:脈沖信號 、4-20mA電流信號、控制信號

通訊輸出:RS485通訊 等

實時記錄:日記錄、定時間間隔記錄

信號接口:內螺紋M20×1.5或其他

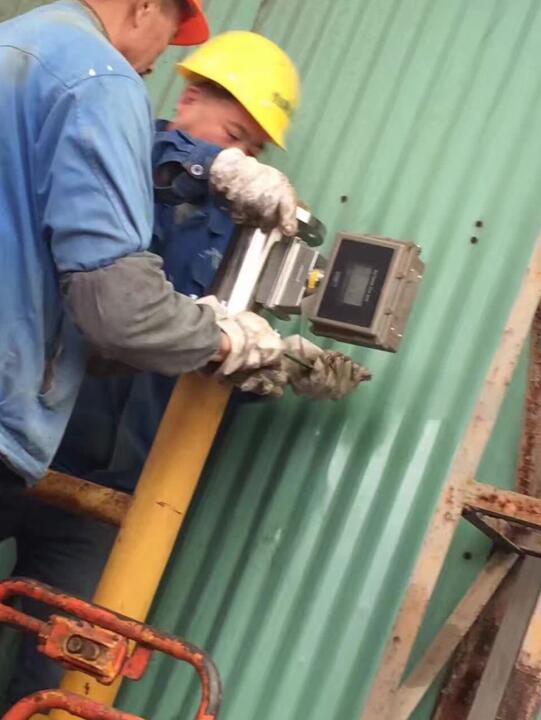

　　1、安裝前管道須吹掃干凈，以防殘渣鐵屑影響流量計的正常運轉。

　　2、安裝前用微小氣流吹動渦輪時，渦輪能轉動靈活，并沒有無規則的噪音，計數轉動正常，無間斷卡滯現象，則流量計可安裝使用。

　　3、安裝時法蘭和管道法蘭中間要加密封墊圈。

　　4、氣體流量計前應加裝過濾器，氣質較臟的場合應加裝油過濾器，用戶訂貨前，可同時向我公司訂貨，嚴禁過濾器和流量計直接相連。

　　5、在安裝時前后均應加截至閥門。

　　6、法蘭盤連接處管道內經處不應該有突起相連接。

　　7、天然氣流量表安裝時，嚴禁在其進出口法蘭處直接進行電焊，以免燒壞流量計內部零件。

　　8、流量計在開始安裝使用時，應先將傳感器內緩慢的充滿介質，然后再開啟出口閥門，嚴禁傳感器處于無介質狀態。注意：閥門應安裝在流量計后端。
