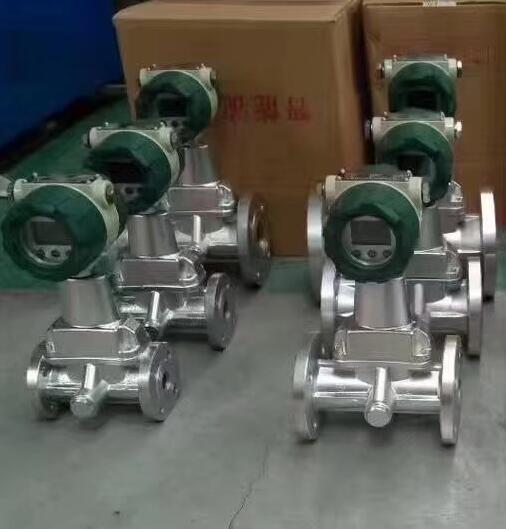

燃氣管道流量計

* 來源: DiSen * 作者: 18952342008 * 發表時間: 2021-03-24 14:19:31 * 瀏覽: 934

燃氣管道流量計采用新型信號處理放大器和獨特的濾波技術，有效的過濾了壓力波動和管道震動產生的干擾信號，提高了流量計的準確度。精度等級1.5級，溫壓一體式，智能液晶顯示，可以同時顯示標況和工況下氣體的瞬時流量，累積流量，溫度，壓力參數，鋰電池或者24V供電，燃氣管道流量計是各企業、單位，氣站的計量結算流量計。

參數

公稱通徑 DN15-DN300

適用介質氣體，天然氣等

精度等級 1.5%

工作壓力 PN1.6MPa 、 PN2.5Pa 、PN4.0MPa特殊規格訂貨時請注明

介質溫度 -20～80℃

環境溫度 -30～60℃

相對濕度 5%～95%

大氣壓力 86KPa～106KPa

標準狀態條件 P=101.325kpa，T=293.15K

溫壓補償用戶選定

電源外電源：24V DC，內電源：3.6V鋰電池

消耗功率外電源：<1W ，內電源：<0.3mW鋰電池可用二年以上

輸出信號頻率信號，4-20mA電流信號：對應流量Q～Qmax，20mA對應流量可由用戶自己設定

通訊 RS485通訊、Modbus通訊，可傳輸瞬時流量、累積流量計、壓力和溫度參數

顯示器顯示瞬時流量、溫度、壓力、累積流量計

傳感器材質鋁合金殼體（PN≤1.6Mpa），不銹鋼外殼（PN≤4.0Mpa）， PN>4.0Mpa為特殊規格請在訂貨時注明

安裝方式法蘭連接

特點：

1.無機械可動部分，不易腐蝕，穩定可靠，壽命長，長期運行無需特殊維護。

2.采用16位電腦芯片，集成度高，體積小，性能好，整機功能強。

3.穩壓補償一體化設計。內置壓力、溫度、流量傳感器，安全性能高，結構緊湊，外形美觀；可直接測量流體壓力、溫度與流量，并且自動實時跟蹤補償和壓縮因子修正。

4.采用先進電腦處理芯片，集成度高，體積小，性能好，整機功能強，采用電路微功耗設計，整機功耗低，可以內電池供電（3.6VDC），也可以外接電源（24VDC）。

5.采用獨特的信號濾波技術，雙檢測技術和電路處理技術可有效地提高檢測信號強度，并抑制由管線振動與壓力波動造成的干擾信號。

6.采用多級密碼保護功能，有效防止改動參數。

7.采用大屏幕LCD顯示，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量以及流體壓力、溫度等參數。

選型：

代號	口徑	流量范圍m3/h
DS-LUX-25	DN25	2．5～30
DS-LUX-32	DN32	4．5～60
DS-LUX-50	DN50	10～150
DS-LUX-80	DN80	28～400
DS-LUX-100	DN100	50～800
DS-LUX-150	DN150	150～2250
DS-LUX-200	DN200	360～3600
	代號	功能1
	N	無溫壓補償
	Y	帶溫壓補償
		代號	輸出型號
		F1	4-20mA輸出（二線制）
		F2	4-20mA輸出（三線制）
		F3	RS485通訊接口
			代號	功能2
			E1	1.0級
			E2	1．5級
			T	常溫
			P1	1．6Mpa
			P2	2．5Mpa
			P3	4．0Mpa
			D1	內部3.6V供電
			D2	DC24V供電
			B1	不銹鋼
			B2	鋁合金

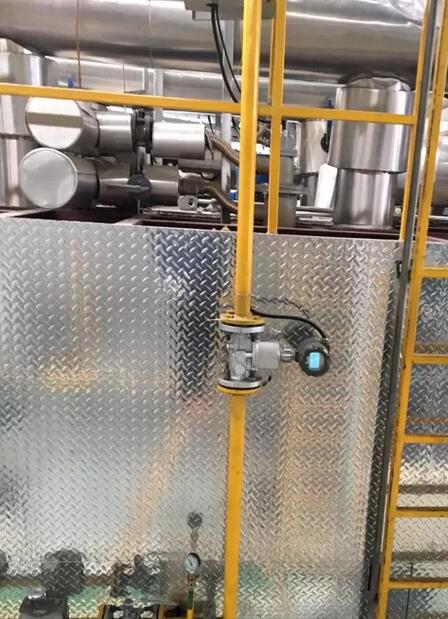

安裝要點：

1、按流向標志可在垂直、水平或任意傾斜位置上安裝。

2、當管線較長或距離振動源較近時，應在流量計的上、下游安裝支撐，以消除管線振動的影響。

3、燃氣流量計的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足流量計的環境要求。

4、應避免外界強磁場的干擾。

5、在室外安裝使用時，應有遮蓋物，避免烈日曝曬與雨水浸蝕，影響儀表使用壽命。

6、管線試壓時，應注意流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器。

7、應注意安裝應力的影響，安裝流量計上游和下游管道應同軸，否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。

8、安裝流量計之前應先清除管道中的焊渣等雜物。

9、投入運行時，應緩慢開啟流量計的上、下游閥門，以免瞬間氣流過急而沖壞起旋器。
