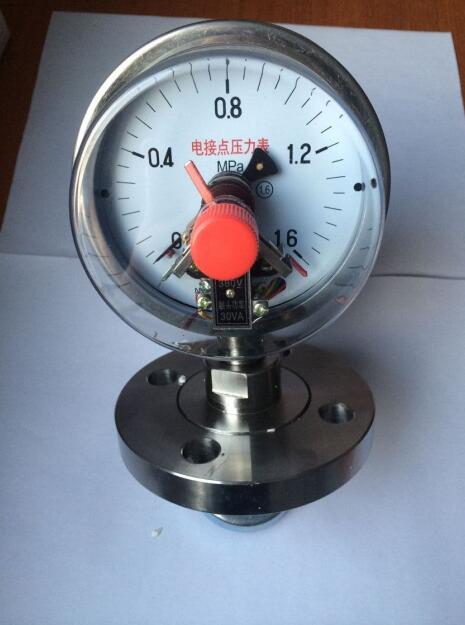

不銹鋼隔膜電接點壓力表

詳細說明

一：概述
  YHYXTP-100B/150B不銹鋼隔膜電接點壓力表適用于測量強腐蝕性、高粘度、易結晶、易凝固，溫度較高的n液體、氣體或顆粒狀固體浮游物的介質壓力以及必須避免測量介質直接進入壓力儀表和防止沉淀物積聚且易清洗的場合。
　 不銹鋼電接點隔膜壓力表主要用于石油、化工、化纖、染化、制藥、制堿食品等工業部門生產過程中測量流體介質的壓力儀表。

二：測量原理
  當測量介質的壓力P作用于隔膜時，隔膜產生變形，壓縮壓力表測壓系統的密封液，使其形成P-P的壓力，當隔膜的剛性足夠小時，則P也很小，隔膜壓力表的測壓系統形成的壓力就等于測量介質的壓力。

三：隔膜表的溫度特性
   由于不銹鋼電接點隔膜壓力表系統由填充了密封液作為傳遞壓力的介質，則受密封液溫度-體積膨脹系數影響，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數、隔膜剛度以及受壓部溫度有關，尤其對于小量程的壓力儀表，影響更加明顯。一般受壓部溫度誤差規定不大于0.1%/℃。因此，隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量之和。

四：隔膜表的耐蝕性
    不銹鋼電接點隔膜壓力表的耐蝕性可通過適合的選擇與測量介質接觸部分的隔膜、法蘭及密封墊圈的材料來保證。 隔膜材料：0Cr7Ni12Mo2（316）；蒙乃爾合金（Cu30Ni70）；哈氏合金（H276C）；鉭（Ta）及氟塑料（F4）。
     法蘭材料：不銹鋼0Cr17Ni12Mo2（316）；不銹鋼內襯氟塑料（316+F4）
     密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。

        1：精度等級 1.6/2.5級
　　2：測量范圍（Mpa）-0.1~60內選擇(特殊規格請?jiān)谟嗀洉r(shí)注明)
　　3：隔膜材料 201/304/316/聚四氟乙烯等
　　4：內部填充工作液（1）硅油
　?。?）根據客戶需求填充
　　5：工作條件（1）溫度環境溫度 - 20~+450℃等
　　（2）工作壓力靜負荷：用至測量上限值的3/4
　　交變負荷：用至測量上限值的2/3
　　短時壓力：用至測量上限值
　　6：連接尺寸（1）螺紋連接：M20*1.5 (G3/8″ G1/2″) 等
　　(2) 法蘭連接 ：DN15/20/25/32/40/50
　　B:化學工業部標準《耐酸平焊鋼法蘭》
　　C:法蘭標準
　　D:根據用戶需求定制
　　7:儀表外徑φ60mm φ100mm  φ150mm
　　8:型號及形式

接觸材質
不銹鋼耐震電接點隔膜壓力表隔膜材料：0Cr17Ni12Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟橡膠及氟塑料(F4)。
法蘭材料：不銹鋼0Cr17Ni12Mo2(316)；不銹鋼內襯氟塑料(316+F4)。
密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟橡膠。
填充材料:甘油或硅油


機芯材質
黃銅
磷銅
不銹鋼304
不銹鋼316


隔膜座連接為:
敞開式凸面法蘭
工字形法蘭
鏍紋連式
卡箍式
鏍母式

    由于不銹鋼電接點隔膜壓力表系統由填充了密封液作為傳遞壓力的介質，則由于密封液的溫度體膨脹系數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數，隔膜剛度以及受壓部溫度有關，尤其對于低量程的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定不大于0.1％/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量?jī)烧咧汀?/p>
