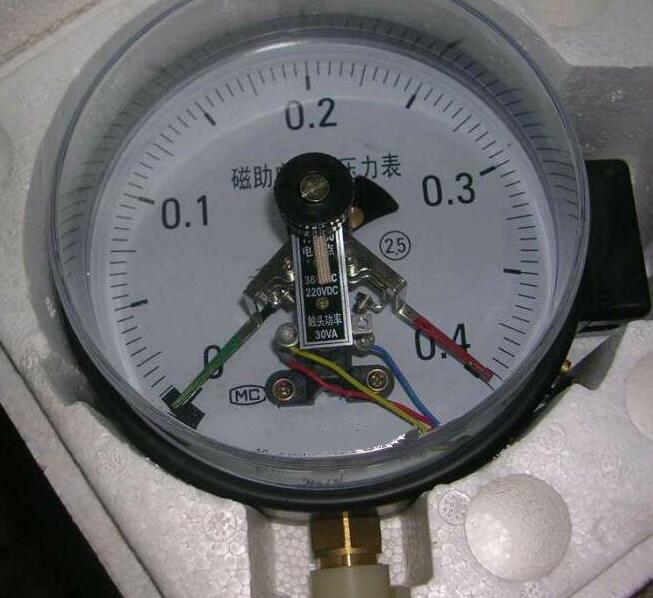

磁助式電接點壓力表

詳細說明

    為能適應被測對象的各異和需求，磁助式電接點壓力表在原有普通型的基礎上，又做了抗振型、耐蝕型、耐蝕抗振型以及帶有隔離裝置等多種類型共10多種型號的產品。

    磁助電接點壓力表不僅結構可靠、品種規格全、動作穩定、適應強的特點外，而且又具有測控并茂、安裝簡單、維護量小等特點，因此，磁助電接點壓力表是一般無指示、無切換差調整和無外設定裝置的壓力控制器所無可比擬的壓力測控儀表。

安裝方式:
1.徑向直接安裝
2.軸向無邊直接安裝
3.徑向帶前邊直接安裝
4.軸向帶前邊直接安裝

接點電氣參數
大功率:30W
電接點壓力表使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm

電器原理
  以控制壓縮機電機為例：儲氣灌壓力到達下限自動開啟，到達上限自動停機。
  控制過程如下：在壓力到達（或開機時低與）下限時，電接點壓力表的活動觸點（電源共公端）與下限觸頭接通，繼電器J1動作并自鎖， 其常開觸頭閉合驅動J3，電動機得電運轉。 當壓力到達上限時，活動觸點與上限觸頭接通，繼電器J2動作，其常閉觸頭斷開，切斷J1供電，其常開點斷開，J3釋放，電機停轉。 如此往復，達到自動控制的目的。

接液材質
磁助電接點壓力表的材質為：銅合金、304不銹鋼、316不銹鋼或做成隔膜式等。

主要技術指標及功能

標度范圍、準確度等級及接頭螺紋尺寸

產品應用
  在電接點壓力表裝置的電接觸信號針上，裝有可調節的磁鋼，可以增加接點吸力，加快接觸動作，從而使觸點接觸可靠，消除電弧，能有效的避免儀表由于工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以電接點壓力表具有動作可靠、使用壽命長、觸點開關功率較大等特點。
