詳細說明

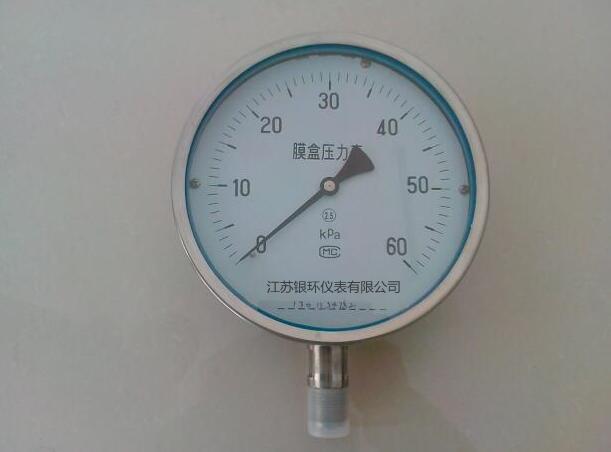

YHYE-60B/100B/150B不銹鋼微壓壓力表可測量有一定腐蝕性的氣體或液體的微小壓力。儀表的外殼及導壓系統采用1Cr18Ni9不銹鋼材料。全部采用不銹鋼材料制造，主要零件采用OCr18Ni12Mo2Ti材料，適用于有腐蝕性氣體環境，可檢測腐蝕性較強介質的壓力，廣泛應用于石油、化工、冶金等工業。可以適應劇烈振動環境，耐受脈動介質及沖擊載荷，具有更廣泛用途。全不銹鋼耐震壓力表使用工作溫度：-25℃~70℃. 儀表執行標準：Q/320211 DGH01-2003防護等級IP65。
注意事項:
1、測壓點的選擇，所選擇的測壓點能反映被測壓力的真實情況。
（1）要選在被測介質直線流動的管段部分，不要選在管路拐彎、分叉、死角或其它易形成漩渦的地方。
（2）測量流動介質的壓力時，應使取壓力點與流動方向垂直，清除鉆孔毛刺。
（3）測量液體壓力時，取壓點應在管道下部，使導壓管內不積存氣體，測量氣體時，取壓點應在管道上方，使導壓管內不積存液體。
使用與訂貨須知:
（1）不適用于外界有氯、硝酸和過氯化氧等強化劑環境。
（2）壓力表外殼需噴涂PTEE聚四氟乙烯涂層時，訂貨時注明。
（3）壓力表接頭螺紋如需特殊要求時請說明。
（4）全不銹鋼壓力表分普通型和耐震型。
（5）訂貨請說明名稱、型號及測量上限
技術參數：
型號
結構形式
精確度%
測量范圍 KPa
±2.5
0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；0-60-2～2；-3～3；-5～5；-8～8；-12～12；-20～20等
徑向帶后邊
軸向無邊
軸向帶前邊
YHYE-100B
徑向無邊
YHYE-100BT
YHYE-100BZ
YHYE-100BZT
YHYE-150B
YHYE-150BT
YHYE-150BZ
YHYE-150BZT
注：可按要求定做螺紋（常規M20*1.5）
