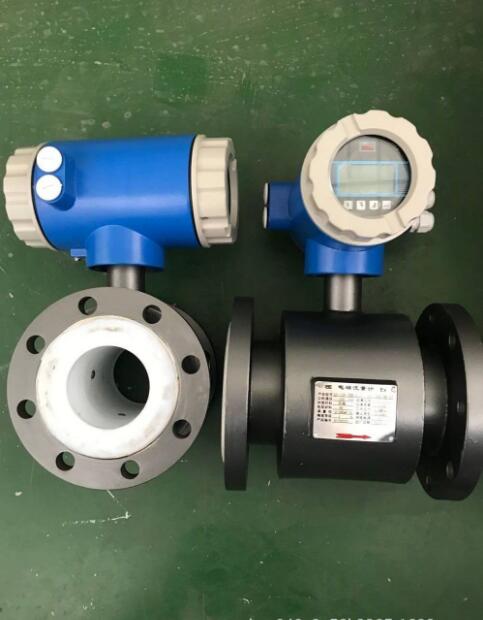

屠宰污水流量計

      屠宰污水流量計是一種根據法拉第電磁感應定律來測量館內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在流量計上采用CAN現場總裁，技術達到國內水平。屠宰污水流量計在滿足現場顯示的同時，還可以輸出4-20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。

產品特點：

采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電氣噪聲干擾，提供的測量結果

采用定制的雙層屏蔽電纜

可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低

特殊介質測量采用高頻勵磁，消除雜波干擾

采用16位嵌入式微處理器，運算速度快，準確度高

全數字處理，抗干擾能力強，測量可靠，準確度高

超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好

用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高

高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等

菜單操作，使用方便，操作簡單，易學易懂

雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量

具有自檢與自診斷功能，并在屏幕上顯示

技術參數

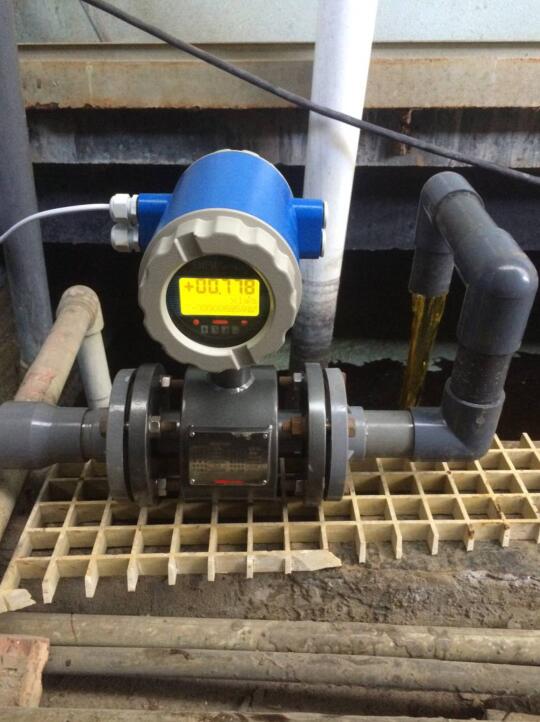

屠宰污水流量計安裝地點選擇

為了使流量計工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：

a.盡量避開磁性物體及具有強電磁場的設備（如大電機，大變壓器等），以會磁場影響傳感器的工作磁場和流量信號

b.應盡量安裝在干燥通風處，不宜在潮濕，易積水的地方安裝

c.應盡量避開日曬雨淋，避開環境溫度高于60℃及相對濕度大于95%

d.選擇便于維修，活動方便的地方

e.流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。

屠宰污水流量計安裝管道位置的選擇

為了使流量計工作可靠穩定，在選擇管道安裝位置時應注意以下幾點要求；

a.傳感器可在垂直管道、水平管道或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態

b.電磁流量計工作時，始終要求測量管內充滿被測介質。水平安裝時，為了確保這一點，必要時傳感器安裝位置的標高可以略低于管道的標高

c.流量計安裝需要滿足前后直管段的要求，常規場合下，流量計入口前段保留10DN，流量計出后后端保留5DN。

工作原理：

   屠宰污水流量計工作原理是基于法拉第電磁感應定律。在流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。
