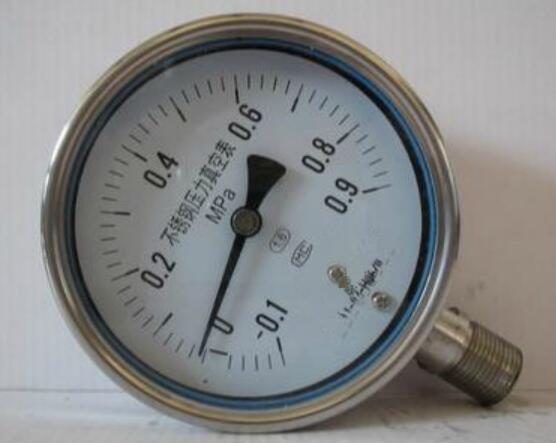

不銹鋼壓力真空表

 YHYZ-60B/100B/150B不銹鋼壓力真空表主要適用于在生產過程中或設備中用來測量腐蝕的液體、氣體或其混合物等的壓力；亦可用于測量對普通碳素鋼、奧氏體類不銹鋼、合金結構鋼以及錫鉛合金釬焊料等不能測的腐蝕作用的、非結晶和凝固的各種介質的壓力。

壓力真空表通過表內的不銹鋼敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將彈性形變傳導至指針，引起指針轉動來顯示壓力。

對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。

技術指標:

1。精度等級 ：±1.6% ；±2.5%。

2。表殼直徑：60mm；100mm ；150mm 。

3。表殼材質：304不銹鋼 ，316不銹鋼。

4。表殼形式：安全殼構造，隔板裝置后釋放

5。彈性元件及接頭體材質：304； 316，彈性元件與接頭體氬弧焊接 。

6。機芯材質： 304不銹鋼，316不銹鋼。

7。接頭螺紋：M14×1.5；M20×1.5 ；1/2 NPT ；G1/4；等。

8。測量范圍：－0.1~0~60 MPa

9。指針:普通

10。表玻璃：有機玻璃、安全型雙層玻璃

11。耐震型充填材質 甘油98%（可選擇硅油、氟油或其它類別）

12。使用環境溫度：

1）-20~70℃(外殼內充液)

2）-40~100℃(外殼內不充液)

 結構形式分類:
1.徑向直接安裝
2.軸向無邊直接安裝
3.徑向帶前邊直接安裝
4.軸向帶前邊直接安裝

注意事項:

1、測壓點的選擇，所選擇的測壓點能反映被測壓力的真實情況。

（1）要選在被測介質直線流動的管段部分，不要選在管路拐彎、分叉、死角或其它易形成漩渦的地方。

（2）測量流動介質的壓力時，應使取壓力點與流動方向垂直，清除鉆孔毛刺。

（3）測量液體壓力時，取壓點應在管道下部，使導壓管內不積存氣體，測量氣體時，取壓點應在管道上方，使導壓管內不積存液體。
