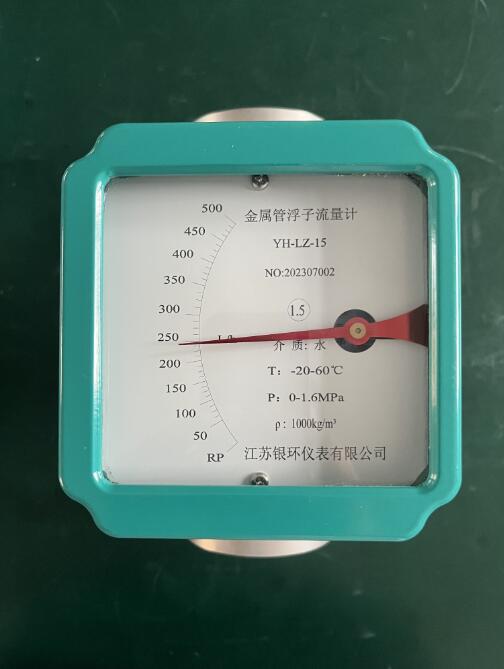

金屬管轉子流量計

* 來源: YHUAN * 作者: 18952342008 * 發表時間: 2023-08-28 10:58:34 * 瀏覽: 260

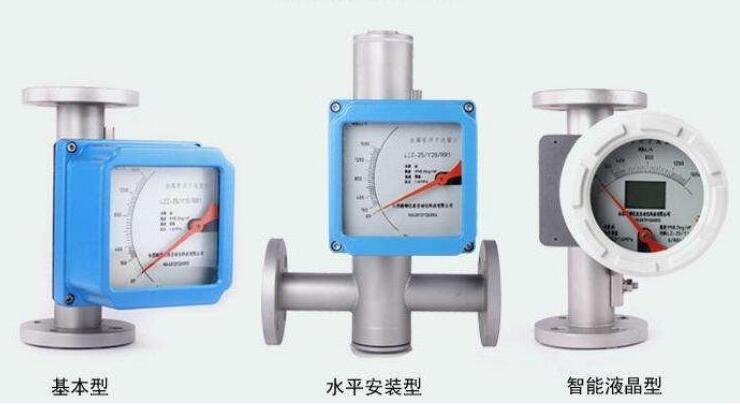

金屬管轉子流量計采用可變面積式測量原理，適用于測量液體、氣體。全金屬結構，有指針型、電遠傳型、耐腐型。具有4～20mA的標準模擬量信號輸出和現場指示，累積，不同的供電方式功能，帶有磁過濾器和特殊規格品種。具有體積小、壓損小、量程比大（10：1）、安裝維護方便等特點，廣泛應用于各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。

特點：

◇模塊化組合設計，維修方便，正常使用不用維護

◇單軸、非接觸新型磁耦全結構，信號傳輸更穩定

◇雙行、大屏幕液晶顯示瞬時、累計流量，可帶背光

◇智能型具有掉電保護、數據備份及恢復功能

◇全金屬結構，抗震、耐壓、耐溫、防腐

◇堅固的全金屬結構設計型浮子流量計

◇采用mnodular概念設計的測量管指示器

◇可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統

◇低壓力損失設計、短行程、小型結構設計

◇垂直、水平、各種安裝方式更適合不同使用場合

技術參數：

測量范圍:水（20℃）1-200000 l／h 空氣（20℃，0．1013MPa）0．03－4000m3／h 參見流量表，特殊流量可訂制

量程比：標準型10：1 特殊型20：1

準確度：標準型1．5級特殊型1．0級

壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa特殊型： DN15－DN50 25MPa DN80-DN200 16MPa夾套的壓力等級為1．6MPa特殊型在選型和訂貨前應與工廠協商壓力損失：7kPa-70kPa

介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃

介質粘度：DN15:<5mPa.s（F15.1-F15.3）<30mPa.s（F15.4-F15.8）DN25:<250mPFa.sDN50-DN150:<300mPa.s

環境溫度：液晶型－30℃－ 85℃指針型－40℃－ 120℃

連接形式：標準型：DIN2501標準法蘭特殊型：由用戶指定的任意標準法蘭或螺紋電纜接口：M20＊1．5

供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC）交流型：85－265VAC 50HZ電池型：3．6V@4AH鎳氫電池

報警輸出：上限或下限瞬時流量報警標準型：集電極開路輸出（zui大100mA@30VDC內部阻抗100歐）特殊型：繼電器輸出（觸點容量zui大5A@250VAC）脈沖輸出：累積脈沖輸出，zui小間隔50毫秒

液晶顯示：瞬時流量顯示數值范圍：0－50000累計流量顯示數值范圍：0－99999999

防護等級：IP65

金屬管轉子流量計流量范圍表：

通徑 (mm)	流量范圍			壓力損失KPa
	水L/h		空氣m³/h	水		空氣
	常規型	防腐型	常規型/防腐型	常規型	防腐型	空氣
15	2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400 63-630	2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400	0.07-0.7 0.11-1.1 0.18-1.8 0.28-2.8 0.48-4.8 0.7-7.0 1.0-10.0 1.6-16.0	6.5 6.5 6.6 6.6 6.8 7.0 8.6 11.1	5.5 5.5 5.6 5.6 5.8 6.1 7.3	7.1 7.2 7.3 7.5 8.0 10.8 10.0 14.0
25	100-1000 160-1600 250-2500 400-4000	63-630 100-1000 160-1600 250-2500	3-30 4.5-45 7-70 11-110	7.0 8.0 10.8 15.8	5.9 6.0 6.8 9.2	7.7 8.8 12.0 19.0
50	630-6300 1000-10000 1600-16000	400-4000 630-6300 000-10000	18-180 25-250 40-400	8.1 11.0 17.0	6.8 9.4 14.5	8.6 10.4 15.5
80	2500-25000 4000-40000	1600-16000 2500-25000	60-600 80-800	8.1 9.5	6.9 8.0	12.9 18.5
100	6300-63000	4000-40000	100-1000	15.0	8.5	19.2
150	20000-100000		600-3000	19.2		20.3
