防腐型投入式液位計

精品推薦
YHYWJ1804防腐型投入式液位計適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。

詳細說明

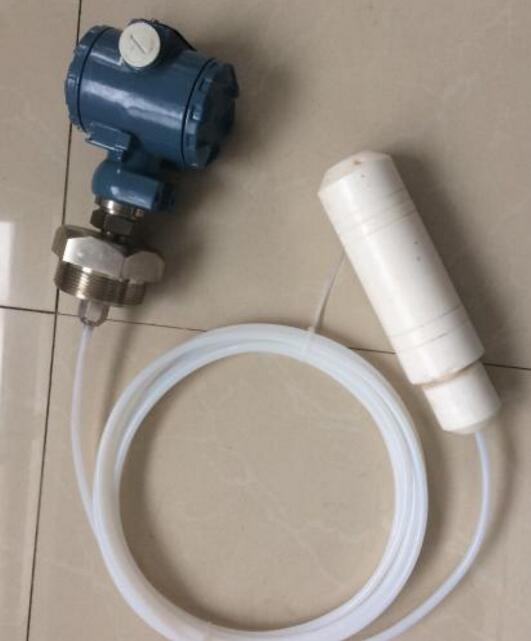

型號：YHYWJ1804防腐型投入式液位計詳細介紹

概述

YHYWJ1804防腐型投入式液位計是基于所測液體靜壓與該液體的高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件的壓阻效應，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA),自主研發,品質優良. 液位計適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。

工作原理

當液位計投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po

式中：

P ：傳感器迎液面所受壓力

ρ：被測液體密度

g ：當?shù)刂亓铀俣?/span>

Po ：液面上大氣壓

H ：變送器投入液體的深度

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。

功能特點

◆穩定性好，滿度、零位長期穩定性可達 0.2%FS/ 年。在補償溫度 0 ～ 70 ℃范圍內，溫度飄移低于 0.2%FS ，在整個允許工作溫度范圍內低于 0.5%FS 。

◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在 35mA以內。

◆固態結構，無可動部件，高可靠性，使用壽命長。

◆安裝方便、結構簡單、經濟耐用。

主要技術參數：

測量范圍： 0-0.1 米～ 0-35 米

最大過載：不超過管長1.5倍

測量形式：平衡罩式

精度等級： 0.5%F · S

電源電壓： 24VDC

負載電阻： ≤ 500 Ω

測量介質：各種液體

長期穩定性： ± 0.2% F · S/ 年

環境相對濕度： 0 ～ 95%

補償溫度： 0 ～ 70 ℃

工作溫度： -40 ～240℃高溫度可以做到 350 度（需定做）

結構特點：

外殼：壓鑄合金鋁

主體結構材料：１Cr18Ni9Ti

電氣接口： M20×1.5

調試方法

擰下保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（０ . ２極以上），即可調整，步驟如下：

◆在變送器沒有液體的情況下，調節零點電阻器，使之輸出電流４ m Ａ，

◆變送器加液到滿量程，調節滿程電阻器，使之輸出電流２０ m Ａ，

◆反復以上步驟兩三次，直到信號正常。

◆調節完畢，擰緊保護蓋。

注意事項

◆凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。

◆接供電電源時應嚴格按照我公司接線說明進行連接。

◆使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。

◆運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
