壓力控制器采用波紋管式傳感器。可用于氣體、蒸汽等氣體介質和液體介質。控制器的設定值可調，調節范圍-0.1……4Mpa。

詳細說明

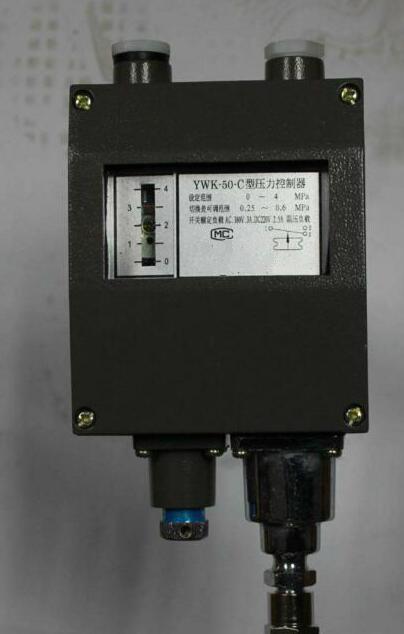

型號：YHYWK-50-C壓力控制器詳細介紹

YHYWK-50-C壓力控制器采用波紋管式傳感器。可用于氣體、蒸汽等氣體介質和液體介質。控制器的設定值可調，調節范圍-0.1……4Mpa。采用酚醛壓塑型粉殼體，為普通型。

◇ 主要技術性能：
   環境溫度：-25～55℃
   外殼防護等級：YWK-50 IP40
   抗振性能：YWK-50 10～60Hz 0.075mm
                    60～150Hz 10m/s2
觸點容量：AC380V     3A（阻性）
          DC220V   2.5A（阻性）
重復性誤差：見規格表
機械壽命：105次

切換差可調

序號	設定值調節范圍 MPa	切換差調節范圍 MPa	設定值誤差 MPa	重復性誤差 MPa	備注
1	-0.1……0	0.0065……0.026	±0.004	0.002	同序號6-11備注欄
2	0……0.1	0.006……0.028	±0.004	0.002	被控介質對黃銅、錫青銅、鉛錫焊料無腐蝕作用
3	0……0.2	0.01……0.08	±0.008	0.004
4	0……0.3	0.025……0.1	±0.012	0.006
5	0……0.5	0.03……0.1	±0.02	0.01
6	0……0.8	0.07……0.25	±0.032	0.016	被控介質對黃銅1Cr18Ni 9Ti不銹鋼鉛錫焊料無腐蝕作用
7	0……1	0.07……0.25	±0.04	0.02
8	0……1.5	0.1……0.28	±0.06	0.03
9	0……2	0.12……0.3	±0.08	0.04
10	0……3	0.15……0.5	±0.12	0.06
11	0……4	0.25……0.6	±0.16	0.08

控制器的設定值調整步驟，舉例說明如下：
    [例]：選用0～0.8MPa規格的壓力控制器，要求控制氣體壓縮機的輸出壓力保持在0.5～0.6MPa之間，具體操作步驟如下：
     ● 將控制器的開關接線端子接入壓縮機電機的電源控制回路中（接1.3端子則降壓接通，升壓斷開）。將被控氣體導入控制器波紋管室。
     ● 旋動設定值調節桿，使指針指示在標度尺刻度0.5MPa上，此值即為下切換值。
     ● 接通電源，使壓縮機工作，氣體壓力上升。反復調整切換差旋鈕，使壓力上升到0.6MPa（上切換值）時控制器開關切換。
