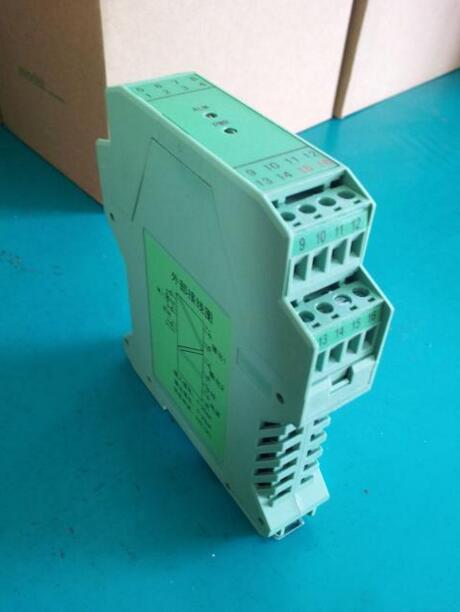

智能隔離器

一、概 述
   YHSX1812系列智能隔離器采用芯片，具備了傳統模擬隔離器和許多數字隔離器所不具備的多項。該芯片對輸入信號中的高、低頻干擾信號提供了軟件上的抑制和處理。即使在大功率變頻控制系統中也能保持用。儀表借助芯片的強大功能無需借助外部的零點和滿度電位器即可對信號進行數字化自動／手動調校。同時可對輸入信號進行自動補償。
  本系列產品還可使用集成通訊協議用通訊手段和智能操作器連接，在線觀測輸入、輸出值.采用了芯片的集成智能隔離器除通用的功能外，還可支持對信號進行邏輯處理，對狀態設置報警輸出，該芯片為隔離器的功能帶來了進步，拓寬了隔離器的使用范圍。
  智能隔離器可與單元組合儀表及DCS、PLC等系統配套使用。可以廣泛應用于油田、石化、電力、制造、冶金等各類復雜的工控環境。

二、面板顯示
五芯通訊接口
  用于通過數據線和智能操作器通訊連接
  Power:  電源狀態指示燈(通電長亮)
  通訊狀態指示燈(通訊閃爍)
  故障狀態指示燈(故障閃爍)
  ALM1:   第一路報警，滿足報警條件時，指示燈長亮
  ALM2:   第二路報警，滿足報警條件時，指示燈長亮
  輸入輸出信號故障狀態下，指示燈閃爍。

三、主要技術指標
 ●   系統準確度：±0．2％F＆#8226;S
 ●   溫度漂移：≤0．0015％F＆#8226;S／℃
 ●   工作溫度：工業級標準-1 0～+55℃
 ●   輸入阻抗：電流：100Ω；電壓：500KΩ
 ●   電流輸出允許外接的負載阻抗：4～20mA輸出時≤500Ω；0～10mA輸出時≤1KΩ，需要更大的負載請另附說明。
 ●   電壓輸出時的內部阻抗：250Ω±1KΩ
 ●   輸入／輸出／電源／通訊／雙路間絕緣強度：≥2500VAC
 ●   儲運環境溫度：-40～+80℃
 ●   供電電源：交流：AC  85V～260V    直流：DC  18V～36V(反接保護)
 ●   通訊接口：RS232或RS485
 ●   外形尺寸：寬×高×深：22．5×100×115
 ●   凈  重：170～220g
