威力巴流量計采用了完全符合空氣動力學原理的工程結構設計，是一種在精度、功效及可靠方面達到了無比卓越程度的傳感元件。

詳細說明

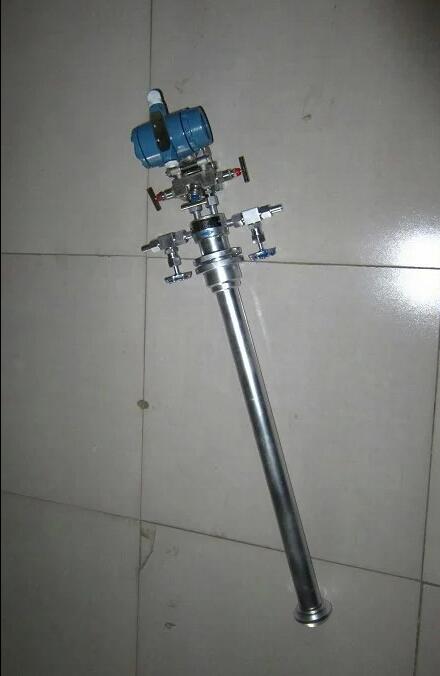

型號：YH1801WLB 威力巴流量計詳細介紹

一、概述
YH1801WLB威力巴流量計采用了完全符合空氣動力學原理的工程結構設計，是一種在準確度、功效及可靠方面達到了一定程度的傳感元件。

1、威力巴流量計用途
威力巴流量計適用于氣體、液體和蒸汽的高精度流量測量。威力巴流量計是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴流量計反映流體真實的流速，其準確度達到± 1.0，重復性達± 0.1。威力巴的特點是：輸出一個非常穩定、無脈動的差壓信號

2 、探頭的設計特點
子彈頭截面形狀的探頭能產生準確的壓力分布，固定的流體分離點；位于探頭側后兩邊、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號，并且有效防堵。內部一體化結構能避免信號滲漏，提高探頭結構強度，保持長期高準確度。

3.威力巴探頭防堵塞設計
    威力巴流量計探頭以其的防堵設計，擺脫了阿牛巴等插入式流量探頭易堵塞的弊端，使均速管流量探頭的防堵水平達到了空前的高度。
   探頭高壓取壓孔不會被堵探頭的前部形成高壓區，壓力略高于管道靜壓，阻止了顆粒進入。請注意：在探頭的高壓取壓孔處流體的速度是零，沒有物體會進入取壓孔。開機時，流體在管道靜壓作用下，進入彎管，很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后，流體在彎管進口處遇到高壓，繞道而行，不再進入彎管中。
   威力巴流量計的低壓孔實現本質防堵一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。這就是為什么秋天的樹葉總是集中在背風的房子后面的原因。其它的探頭由于低壓取壓孔取在探頭尾部真空區，在渦街力的作用下，探頭的低壓取壓孔很快地被渦流帶來的雜質堵死。威力巴流量計的獨特設計，使低壓取壓孔位于探頭側后兩邊，流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。

4.探頭的優點
● 可測量多種介質，應用范圍廣泛
● 準確度高、量程比大
● 探頭取壓孔本質防堵
● 測量信號穩定、波動小
● 管道壓損低
● 高強度的子彈頭形單片雙腔結構
● 安裝費用低，基本免維護
● 可以在線安裝和檢修

5.威力巴均速管流量傳感器的特點
● 穩定的信號
威力巴的低壓取壓孔位于探頭側后兩邊、流體與探頭分離點之間，遠離渦流波動區域。
● 長期高精度
威力巴能夠保證準確度的穩定，這是因?yàn)椋?
⑴. 它不受磨損、污垢和油污的影響。
⑵. 結構上沒有可移動部件。
⑶. 設計上排除了堵塞現象的發生。在探頭前部，高靜壓區圍繞著探頭，使高壓取壓孔不會被堵塞。重要的是，低壓孔取在探頭側后兩邊，流體從表面斜掠而過，保護了低壓孔不會被掠動，而其它的探頭容易堵塞，因?yàn)樗鼈兊牡蛪喝嚎自陔s質聚集的低壓波動區域。
● 低的安裝費用
⑴. 只需要進行幾英寸的線條焊接，完成安裝是非常簡單和快捷的。
⑵. 應用工具，可以實現帶壓在線安裝。
⑶. 全部的閥和各種儀器的接口只需進行簡單的裝配，需要非常低的裝配費用。
● 非常低的運行費用
⑴.它是一種非收縮節流的設計，作為一種插入式流量探頭，威力巴的運行費用是低的。
⑵.威力巴流量計只產生非常低的性壓力損耗，典型的少于0.7KPa
⑶. 一個孔板元件所產生的性壓力損耗超過14KPa
⑷.與孔板比較，威力巴的能量損耗降低了95。
● 連續工作的威力巴從根本上杜絕了堵的可能，但是在以下情況下，威力巴仍要注意防堵：
⑴. 當引壓管泄漏，探頭高壓平衡區遭到破壞，雜質中直徑較小的顆粒就有可能進入取
壓孔。
⑵. 當管道處于停產時，由于分子的布朗運動，顆粒小的雜質有可能進入取壓孔。
⑶. 系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。
⑷. 介質中含有大量的焦油、藻類生物，或者含有纖維狀的物質，也有可能造成探頭的堵塞。

6 、應用新技術
設計帶閥門的接頭威力巴在儀器的接頭處內置儀表截止閥
1 . 使安裝和維護更加簡單。
2 . 減少裝配部件的數量，使硬件連接
成本降低。
快捷的安裝系統
快捷插入和拔出
● 密封驅動系統能夠避免損壞元件
● 能夠分別應用于多個探頭的安裝
全部安裝不超過1 小時

二、主要技術指標
測量準確度：± 1 重復精度：± 0.1
適用壓力：0～40MPa 適用溫度：－ 180℃～＋ 550℃
測量上限：取決于探頭強度測量下限：取決于測量最小差壓要求
量程比：大于10∶1
適用管徑：38mm～9,000mm 圓管、方管
適用介質：滿管、單向流動的、單向的氣體、蒸汽和粘度不大于1 0 厘泊的液體
威力巴的使用范圍及其廣泛，它大量用于各種氣體、液體和蒸汽的測量，以下為典型應用介質。
氣體/液體/蒸汽
天然氣/冷卻水/飽和蒸汽
壓縮空氣/鍋爐水/過熱蒸汽
燃?xì)?除鹽水
氣體碳?xì)浠衔?液體碳?xì)浠衔?
熱空氣/低溫液體
發生爐氣體/導熱液體

型號：YH1801ANB 阿牛巴流量計詳細介紹

YH1801ANB系列阿牛巴流量計（又稱笛形均速管流量計和托巴管流量計）屬于差壓式流量計。阿牛巴流量計是采用皮托管測量原理測量擋體上游的動壓力與下游的靜壓力之間形成的壓差，從而達到測量流量的目的。測量管道直徑在DN20到DN12000之間。阿牛巴流量計主要用于工業過程中各種能源如液體、燃料氣、蒸氣和氣體的測量，具有較高的穩定性和重復性。設計理論符合伯努力方程原理，并可用JJG／640－90規程進行檢驗。

用途及特點
阿牛巴流量計以其安裝簡便、壓損小、強度高、不受磨損影響、無泄漏等特點而成為替代孔板的理想產品?？蓮V泛用于工礦企業的高爐煤氣、壓縮空氣、蒸汽和其他液體、氣體的流量測量。
1 內部二次平均結構，提供了高準確度（讀數±1%）和高重復性（±0.1%）。
2外層沖擊管采用一整塊材料加工制作而成無焊接，與由雙體結構焊接而成的同類產品相比自然有高強度，也便于選用耐高溫，耐腐蝕的材料。
a蜂窩狀六邊形穩定結構，產生的是流束分布形狀，保證了低壓信號的穩定，產生的差壓高于同類產品，提高了量程比。
b適用于方形或矩形管道。
c對于同類產品在測量臟污介質時不可避免的堵塞問題，有在線可拔出型或提供手動和自動吹掃方案及裝置，實現不停產維護。
d 均速管+三閥組+溫壓補償+變送器，組成一體化結構，使用方便。
e無流量系數飄移，穩定。
f提供直觀的共振驗算，確保穩定運行。
g壓損小能耗低，節能效果好
h 安裝簡便節省人工，價格低交貨迅速（1周）

主要技術指標
1適用于測量液體、氣體和蒸汽的流量
2準確度為被測實際流量值的±1%
3測量的重復性為±0.1%
4流量的量程比，典型的為了10：1（差壓值100：1）
5高工作溫度達1300℃（用適當?shù)牟馁|(zhì)和安裝件）
6高工作壓力達400Bar（40MPa）
7高粘度為500 cp
8要求上下游直管段的長度較短
9標準不銹鋼牌號
10 精度不受磨損的影響

型譜								說明
YH1801ANB								節流裝置
安裝形式	M							螺紋
	F							法蘭
本體材質		1-						碳鋼
		2-						不銹鋼
		3-						耐高溫材質
測量管徑			50-					DN50
			65-					DN65
			80-					DN80
			100-					DN100
			125-					DN125
			150-					DN150
			200-					DN200
			225-					DN225
			250-					DN250
			300-					DN300
			350-					DN350
			400-					DN400
			450-					DN450
			500-					DN500
			600-					DN600
			800-					DN800
			900-					DN900
			1000-					DN1000
工作壓力				1				0.6 MPa
				2				1.6 MPa
				3				2.5 MPa
				4				4.0 MPa
				5				6.4 MPa
				6				10.0 MPa
工作溫度					1			120℃以下
					2			220℃以下
					3
介質類型						LC		干凈液體
						GC		清潔氣體
						LT		易臟液體
						GT		易臟氣體
						VM		飽和蒸汽
						VH		過熱蒸汽
附件							00	不帶附件
							01	僅帶差壓變送器
							10	僅帶流量積算儀
							11	帶差壓變送器和流量積算儀
