插入式電磁流量計

詳細說明

    YH-LDE系列插入式電磁流量計是有插入式流量傳感器和電磁流量轉換器配套組成，用來測量大型輸送管道內各種導電流體的體積流量。

概要：
  插入式電磁流量計傳感器是測量流體流速儀表。它是應用法拉第電磁感應定律的原理制成的流速測量儀表。用一個長桿將一個小的電磁流量傳感器插入到被測管道中規定的位置，導電流體垂直流過傳感受器的工作磁場，相當于導體在磁場中作切割磁力線運動。根據法拉第感應定律可知，在電極上將感應出勢。

特點：
傳感器內無活動部件，結構簡單，工作可靠。
流量計的插入式結構可在低壓或帶壓情況下不停水方便地安裝、拆、卸。因此非常適于現在管道的流體測量。
測量精度不受被測介質的溫度、壓力、密度、粘度、電導率（只要電導率大于20μS/cm）等物理參數變化的影響。
傳感器幾乎無壓損失，能量損耗極低。
較一般電磁流量計的制量計的制造成品和安裝費用低。特別適于大中口徑管道流量測量。
采用先進的低頻方波勵磁。零點穩塞上，抗干擾能力強，工作可靠。
流量測量范圍。被測量管道內的滿量程流速可以1m./s至15m./s任意設定，輸出信號與流量呈線性關系。
流量計不僅有4-20mA.DC標準電流輸出，同還有0-5Hz頻就率輸出，轉換器還可顯示瞬時流量和累積流量，及下、下限報警，RS485通訊等功能。

主要技術數據：
適于測量管道通徑： 100-2000mm
流速范圍: 0-10m/s
流量準確度： 滿量程流速 >1m./s時，±2.5%
被測介質導電率： 大于20μS/cm
工作溫度： 0~50℃
工作壓力： 1.6MPa
電極材料： 0Cr18Ni12Mo2Ti、哈氏合金C、鈦Ti、鉭等；
測量管（測量頭）材料： 尼龍，聚丙烯


插入式電磁流量計口徑及流量的選擇：

選型：
  測量范圍 :　推薦使用范圍： 0.5m/s～10m/s連續可調 。大使用范圍：0.2m/s～15m/s連續可調
  信號輸出：1、開關量可設為： 脈沖輸出（高1000HZ）；高 /低流量報警；空管報警；流量方向示意；
  故障報警；2、電流輸出：4-20mA輸出
  組態方式：1、通過三個手動鍵現場組態。 2、通過遙控器現場組態。 3、通過手操器進行現場組態。

安裝要求：
1．對直管段的要求
  入口/出口直管段：入口應≥10×DN；出口應≥5×DN

2．對接地點要求
  為了使儀表可靠的工作，提高測量精度，不受外界寄生電勢的干擾/傳感器應有良好的接地，接地電阻小于10.（若金屬管道接地良好時，無須專設接地裝置）3．3 對安裝位置要求如圖所示

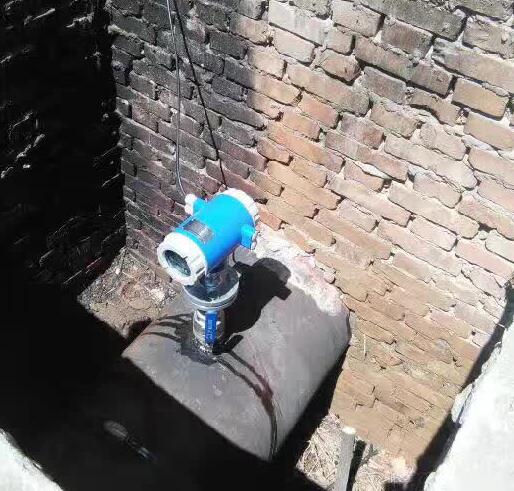

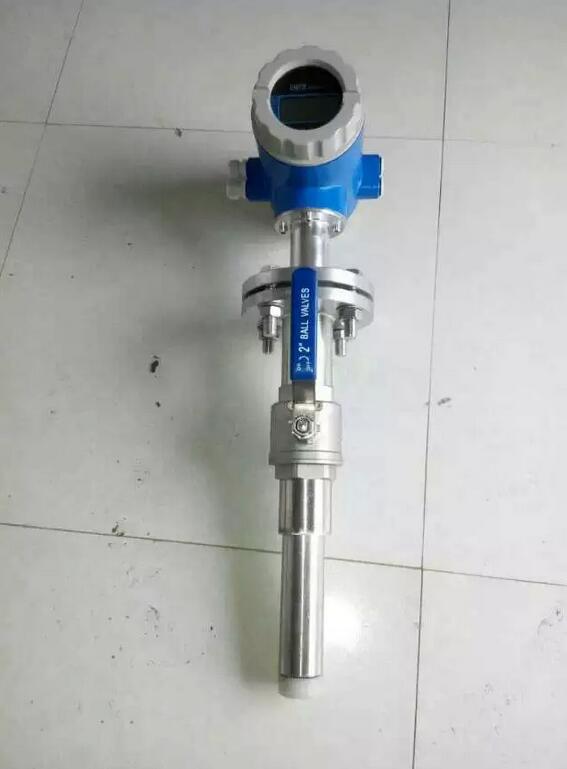

插入電磁流量計根據現場管路情況不一，不加裝球閥的流量計，應在不帶壓倒管路上安裝（即不帶壓安裝可選擇不加裝球閥的流量計），在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上；對于要求不斷流裝卸或不允許介質溢出的場合，須加裝球閥，即選擇帶球閥結構的插入式電磁流量計；在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上。

   插入電磁流量計根據現場管路情況不一，不加裝球閥的流量計，應在不帶壓倒管路上安裝（即不帶壓安裝可選擇不加裝球閥的流量計），在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上；對于要求不斷流裝卸或不允許介質溢出的場合，須加裝球閥，即選擇帶球閥結構的插入式電磁流量計；在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上。
