油脂流量計

工作原理：
     油脂流量計是速度式流量計中的一種,通過液體氣體推動葉輪轉動，轉速與流量掙正比，再通過葉輪切割磁力線，改變通磁量，根據電磁感應原理，在線圈內將感應出脈動信號，脈沖信號和流量的信號成為正比，然后通過效驗裝置設定對應的脈沖系數，也就是脈沖當量，流量計的表頭也可以算作一塊二次儀表流量積算儀。

特點
具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強
可現場指示累積流量、瞬時流量，單次流量等
可輸出脈沖信號、4-20mA或1-5V模擬信號
測量精度較高：0.2級與0.5級
是一種指針顯示，字輪累積計數裝置及回零裝置
適用于油類及高溫高粘液體介質的累積流量測量
前后不需要直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段

參數：
流量計連接方式: 法蘭連接:DN10～DN200
安裝方式: 水平、垂直
流量計可選擇口徑系列: DN10，15，20，25，40，50，80，100

壓力損失: ≤0.1MPa
精度等級: 普通型0.5級，高精度0.2級
介質壓力: 普通型1.6MPa,高壓型3.2MPa
流量計粘度范圍: 普通型:0.6～200mpa.s,
介質溫度: 普通型＜120℃，高壓型＜200℃
表體材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等

選型編碼

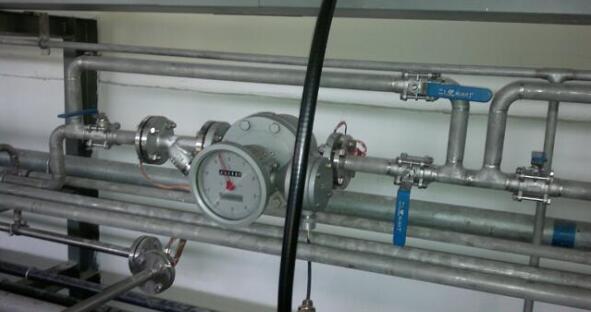

安裝現場應用：
 流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。
 流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。
 按照要求正確安裝后的流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的流量計對最小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
 其次，使用流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，流量計在儀表所規定的使用溫度范圍內使用。
 長期使用后的流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許定期進行標定。
