石蠟流量計主要由計量殼體、橢圓齒輪轉子和傳動部件組成。

詳細說明

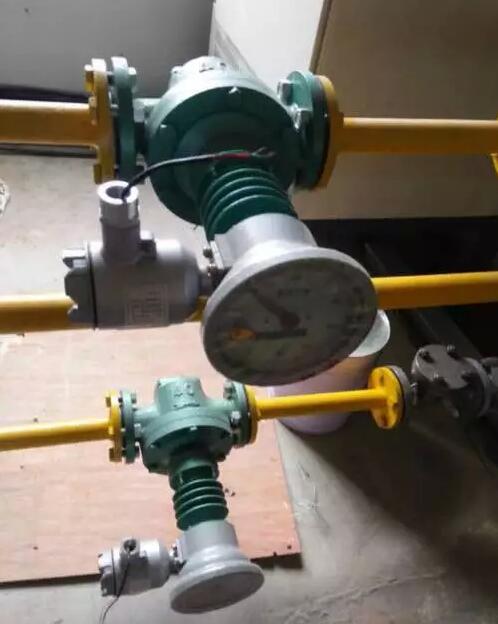

型號：YH1801TCSL 石蠟流量計詳細介紹

YH1801TCSL石蠟流量計主要由計量殼體、齒輪轉子和傳動部件組成。是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔(由于齒輪的轉動，所以不是密封的)作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量.

測量原理

在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。

技術參數
連接方式: 法蘭連接:DN10～DN200
安裝方式: 水平、垂直
口徑系列: DN10，15，20，25，40，50，80，100
壓力損失: ≤0.1MPa
精度等級: 普通型0.5級，高精度0.2級
介質壓力: 普通型1.6MPa,高壓型3.2MPa
粘度范圍: 普通型:0.6～200mpa.s,
高粘度200～1000mpa.s
介質溫度: 普通型＜120℃，高壓型＜200℃
表體材質: 鑄鐵、鑄鋼、不銹鋼等
轉動部件: 鋁合金、不銹鋼等
可以選裝過濾器

測量范圍及工作壓力

型號		YH1801TCSL-A鑄鐵		YH1801TCSL-E鑄鋼		YH1801TCSL-B不銹鋼
公稱壓力 Mpa		1.0 1.6		2.5 4.0 6.4		1.0 1.6
被測液體粘度		2 — 200 mPa.s
被測液體溫度		-20℃～+100℃
流量范圍 m3/h
型號精度等級	YH1801TCSL-A鑄鐵			YH1801TCSL-E鑄鋼		YH1801TCSL-B不銹鋼
公稱口徑（DNmm	0.5		0.2	0.5	0.2	0.5	0.2
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340

石蠟流量計選型

基本型號	YH1801TCSL
口徑選擇	-□□						通徑大小
材料選擇		-A					鑄鐵
		-E					鑄鋼
		-B					不銹鋼
輸出信號			-2				無信號輸出
			-3				脈沖 DV24V供電
			-4				4～20mA DV24V供電
復零功能				-N			無復零功能
				-F			復零功能
過濾器					-N		無過濾器
					-G		含過濾器
流量選擇						（□～□）	流量范圍

安裝事項：
1、流量計前應安裝過濾器。

2、安裝前應徹底清洗管道，并在流量計前安裝好過濾器，以防止雜物進入流量計。被測液體含有氣體時，應安裝空氣分離器。
3、應注意必須把流量計的齒輪軸安成水平位置，即表盤與地平面垂直。調節流量和啟動，關閉的閥門應分別安裝在流量計的進出口端。
4、流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致。
5、連續流程的管道，安裝流量計的水平管道應裝有旁路閥，以便定時清洗、檢修。在垂直管道上流量計，應裝在旁路管道中以防止雜物落入儀表內。
6、流量計在正確安裝的條件下，為便于讀數，可根據需要將計數器旋轉180o或90o安裝要求見。
