壓縮空氣流量計

詳細說明

概述

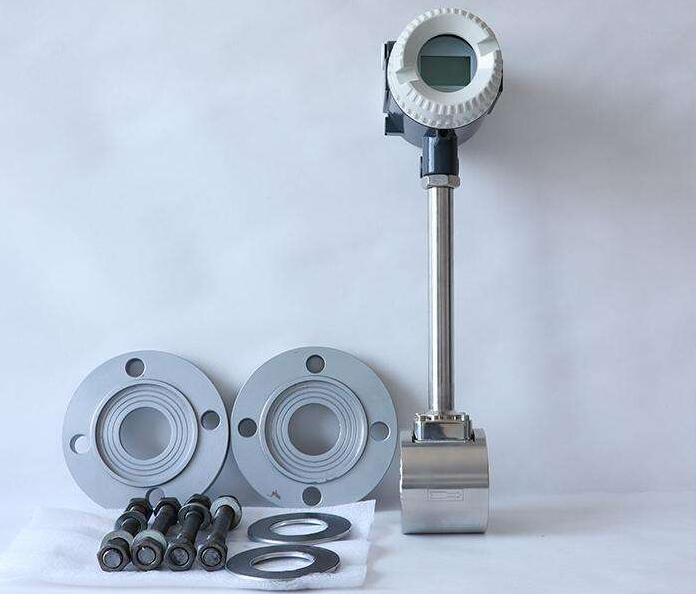

    YH1803WJKQ壓縮空氣流量計是利用流體卡門原理研制而成的智能流量儀表。該系列流量儀表具有結構簡單、可靠性強、準確度高、重復性好、流量范圍和溫度范圍寬、壓力損失小、抗震動，以及耐老化等特點，特別是本公司開發的智能壓縮空氣流量計系列，為溫壓補償一體化設計，自動溫度壓力補償，使儀表參數長期穩定，可靠性高,可在-20℃～+350℃的工作溫度范圍內工作。還有可以選配模擬標準信號或數字信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量儀表。

產品特點
1.不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
2.無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
3.采用微功耗技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
4.穩壓補償一體化設計。
5.同時顯示流量值與累計流量值，不必輪流切換。
6.安裝簡便，維護十分方便；
7.結構簡單牢固，無可動部件，長期運行十分可靠；
8.量程范圍寬，量程比可達1：15；
9.壓力損失小，運行費用低，更具節能意義；
10.應用范圍廣，工業氣體均可測量；

參數
●公稱通經：對夾式DN15～DN300,法蘭式DN15～DN500,插入式>DN300
●溫度范圍：-60℃ ~ 450℃
●壓力規格：PN1.6Mpa; PN2.5Mpa; 更高壓力規格可特殊定做
●轉 換 器：一體式;分體式;
●范 圍 度：正常范圍1：10    擴展后范圍1：15
●壓力損失系數：Cd≤2.6
●系統測量精度：示值的±1.5%
                插入式流量計 示值的±2.5%
●供電電壓：傳感器 +12VDC 或+24VDC    變送器 +24VDC
            現場顯示型 儀表自帶3.6V鋰電池
●輸出信號：傳感器 脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
            變送器 兩線制4 ~ 20mA.DC電流信號
●通 訊： HART協議/RS485
●允許振動加速度：壓電式 ≤0.2g    電容式 ≤1.0g
●環境溫度：傳感器 -30℃ ~ 65℃
            變送器、現場顯示 -10℃ ~ 50℃
●環境濕度：相對濕度5 ~ 85%
●信號遠傳距離：≤500m
●信號線接口：內螺紋M20×1.5
●直管段長度：上游≥10D    下游≥5D
●防護等級：普通型 IP65
●儀表材質：表體部分采用不銹鋼304材質,儀表外殼采用鋁合金，也可根據用戶要求采用特殊材質。

流量范圍：

選型：

安裝要求
1、合理選擇安裝場所和環境。
    避開強電力設備，高頻設備，強電源開關設備；避開高溫熱源和輻射源的影響，避開強烈震動場所和強腐蝕 環境等，同時要考慮安裝維修方便。
2、上下游必須有足夠的直管段。
    若傳感器安裝點的上游在同一平面上有二個90°彎頭，則：上游直管段≥10D，下游直管段≥5D 。
3、管道采取減振動措施。
    盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
4．在水平管道上安裝是流量傳感器常用的安裝方式。
    測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。
5．傳感器在垂直管道的安裝。
    測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。

售后服務：
  1、我公司所售產品在一年之內出現質量問題的（非人為），負責免費維修。
  2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或調換。
  3、質保期內如用戶使用不當，造成的產品損壞，我公司將全力負責維修，只收取損壞部件成本費。
  4、如用戶需我公司現場服務，我公司以短時間到達用戶現場。
  5、本公司所售的產品，享受維護服務。
