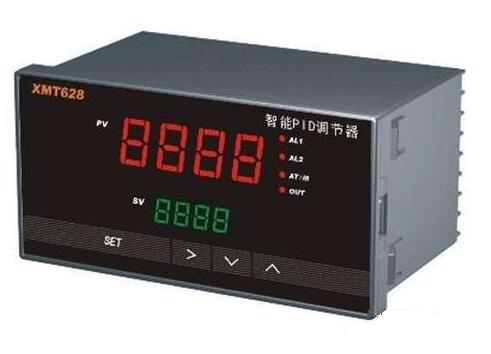

型號：YHSX1806智能PID調節器詳細介紹

一、概述
YHSX1806智能PID調節器斷續或連續PID調節器zui多可有5個開關量輸出，其中有一個專責控制輸入部分的斷阻、斷偶、斷線，另外4個用于開關量、控制量或可編程雙定時器、計數器或可編程智能聲光報警。
智能PID調節器斷續或連續PID調節器可以將儀表內的PID連續控制量、輸入過程量、給定值、閥位反饋量等以模擬量方式輸出，同一個量可以給任意1個或2個模擬輸出口。儀表zui多可有3個模擬量輸出口，用戶在定購儀表時請注明模擬輸出口的數量及用途，每一個模擬輸出口用戶均可以定義0～10mA或4～20mA。

二、技術指標
顯示方式：滿4位雙數顯指示，精度0.5級
分辨率：末位一個字
模擬輸出準確度：0.5級
電流信號：≤50Ω；電壓信號：≥500KΩ；頻率信號：≥10KΩ; 熱電阻外線電阻：≥l 0Ω；熱電偶信號：≥500KΩ
開關量輸入阻抗：儀表EM1端、EM2端內部上拉電阻10KΩ，低電平(≤0.8V)有效
模擬輸出驅動負載阻抗：電流信號：0～10mA≥1.5KΩ；4～20mA≥750Ω電壓信號：0～5V、1～5V輸出阻抗≤lΩ
開關量輸出：交流220V，3A(阻性負載)
斷電后設置的參數保持時間：≥20年
絕緣強度：交流電壓1 500V、1分鐘。
絕緣阻抗：50MΩ以上
環境溫度：0～50℃
相比溫度：≤85％
電壓：交流220V、50Hz
允許電源電壓變動：≤±l 0％

消耗功率：≤6W

選型表

代碼							說明
YHSX1806							智能PID調節器
外型尺寸	A						橫式160×80×125mm
	A/S						豎式80×160×125mm
	B						方式96×96×110 mm
	C						橫式96×48×110 mm
	C/S						豎式48×96×110 mm
	D						方式72×72×110 mm
報警輸出		B□					B1-1個報警點，B2-2個報警點
控制輸出		N					無控制輸出
		L					繼電器控制輸出
		G					固態繼電器輸出
		K1					單相可控硅過零觸發
		K2					三相可控硅過零觸發
		K3					單相可控硅移相觸發
		K4					三相可控硅移相觸發
		X1					4-20mA輸出
		X2					0-10mA輸出
		X3					1-5V輸出
		X4					0-5V輸出
通訊輸出			P				微型打印機
			R				串行通訊RS232
			S				串行通訊RS485
變送器配電電源							無饋電輸出
				V12			帶DC12V饋電輸出
				V24			帶DC24V饋電輸出
供電電源							220VAC供電
					W		DC24V供電
輸入信號						Sn	見"輸入信號類型表"

輸入類型表

參數提示符	輸入信號內容	參數提示符	輸入信號內容
tc-K	K型	rtd	0-400Ω
tc-S	S型	1000	Pt1000
tc-E	E型	bA1	BA1
tc-b	B型	bA2	BA2
tc-t	T型	0-50	0-50mA
tc-n	N型	0-5V	0-5V
tc-j	J型	1-5V	1-5V
P100	Pt100	0-20	0-20mA
C100	Cu100	0-10	0-10mA
Cu50	Cu50	4-20	4-20mA
