雷達物位計

詳細說明

特點：
1.無盲區，高準確度。
2.兩線制技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的替代產品。
3.不受壓力變化、溫度變化、惰性氣體、真空、煙塵、蒸汽等環境影響。
4.安裝簡便，牢固耐用，免維護。
5.HART或PROFIBUS-PA通信協議及基金現場總線協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件GDPF實現簡單的組態設定和編程。
6.測量靈敏，刷新速度快。
7.適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達300℃。


應用介質：

1.適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，和溫度、壓力變化大，有惰性氣體及揮發存在的場合。



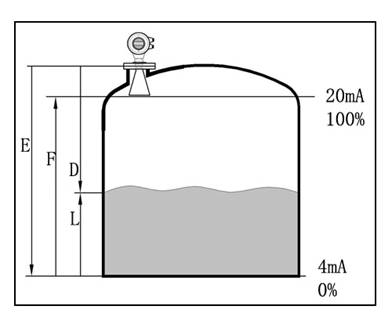

測量原理:

     發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和準確的測量。

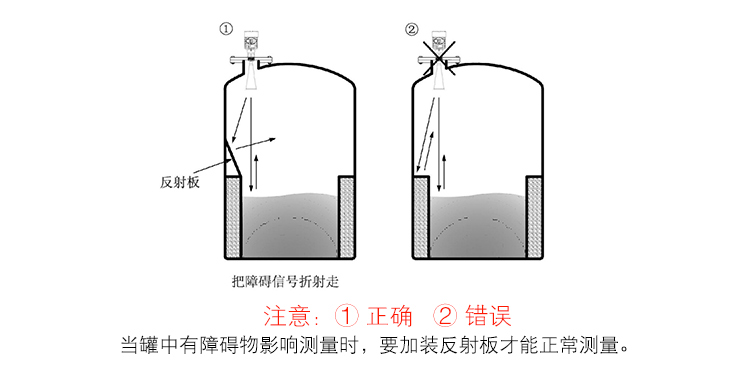

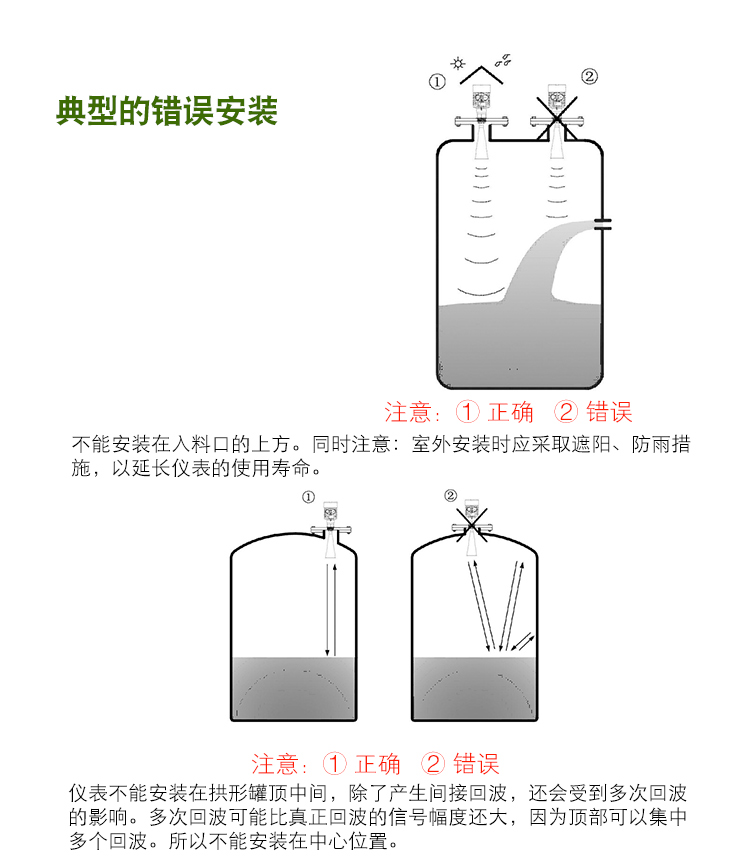

即使工況情況比較復雜，存在虛假回波，用新的微處理技術和調試軟件也可以準確的分析出物位的回波。



基本參數

                工作頻率：6.8GHz

    波 束 角：24°棒式

    20°喇叭天線  帶DN150法蘭

    16°喇叭天線  帶DN200法蘭

    14°喇叭天線  帶DN250法蘭

    測量范圍：0…50m

    重 復 性：±2mm

    分 辨 率：1mm

    采　　樣：回波采樣55次／s

    響應速度：>0.2s(根據具體使用情況而定)

    電流信號：4…20mA

    準確度：±10mm

天線材質    棒式螺紋：PP或PTFE

    棒式法蘭：PTFE

    喇叭天線：不銹鋼

通訊接口    HART通訊協議

過程連接    棒式螺紋(PP，PTFE棒式天線)：G1?″A或1?″NPT

    棒式法蘭(PTFE棒式天線)：翻邊法蘭DN50、DN80、DN100、DN150、

    DN200、DN250

    喇叭口形式天線：法蘭DN50、DN80、DN100、DN150、DN200、DN250

電源    電　源：24V  DC(+／-10％)，波紋電壓：1Vpp

    耗電量：max22.5mA

環境條件    溫度：-40℃…+70℃

    容器壓力(表壓)-0.1…4MPa

外殼保護等級    IP67

兩線制接線    供電和信號輸出共用一根兩芯導線

電纜入口    2個M20*1.5或2個?″NPI(電纜直徑5…9mm)



產品參數：

YHLD1801系列 雷達料位計
類別	YHLD1801-A	YHLD1801-B	YHLD1801-C
應用	過程條件簡單，腐蝕性的液體、漿料、固體 比如： 水液儲罐 酸堿儲罐 漿料儲罐 固體顆粒 小型儲油罐	存儲或過程容器腐蝕性的液體、漿料、固體 比如： 水液儲罐 酸堿儲罐 漿料儲罐 固體顆粒 小型儲油罐	適應各種存儲容器或過程計量環境，液體、漿料、固體 比如： 原油、輕油儲罐 原煤、粉煤倉位 揮發性液體儲罐 焦碳料位 漿料儲罐 固體顆粒
測量范圍	20 米	20 米	35 米
過程連接	螺紋	法蘭	法蘭
過程溫度	-40-100℃	-40-160℃	-40-300℃
過程壓力	-1.0-10bar	-1.0-16bar	-1.0-10bar
分辨率	±1mm	±1mm	±1mm
頻率范圍	6.3GHZ	6.3GHZ	6.3GHZ
防護等級	IP68	IP68	IP68
信號輸出	4…20mA/HART( 兩線 )	4…20mA/HART( 兩線 )	4…20mA/HART （兩線 )

雷達料（液）位計產品選型表

備注：根據每個現場工況不同，所有參數可以根據現場的技術溝通后，選擇合適現場工況的產品型號

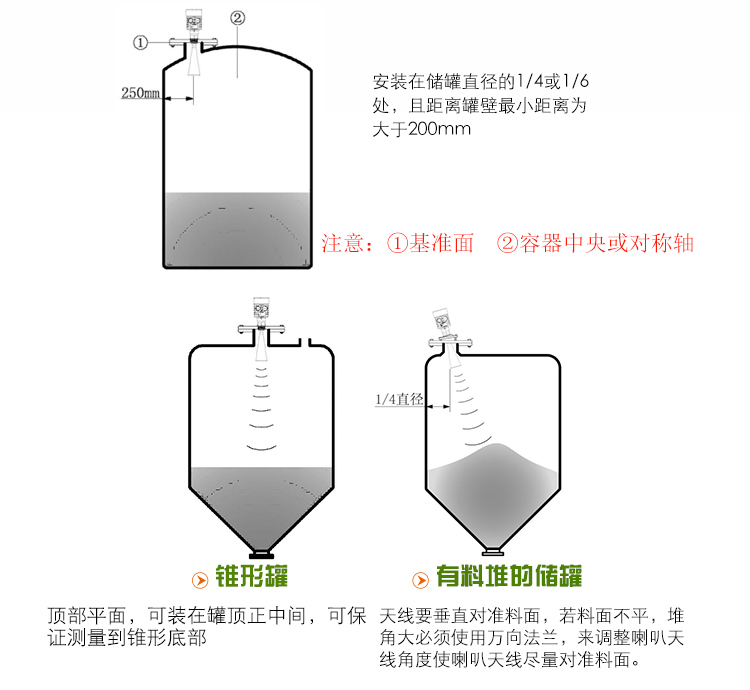

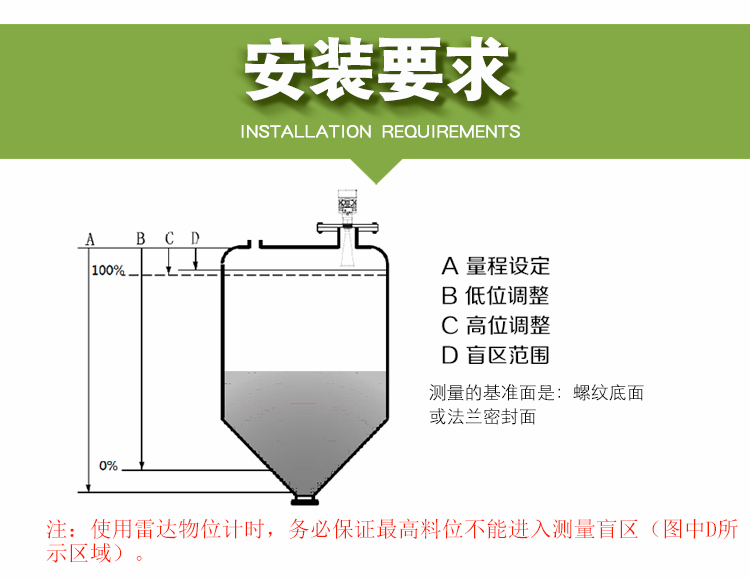

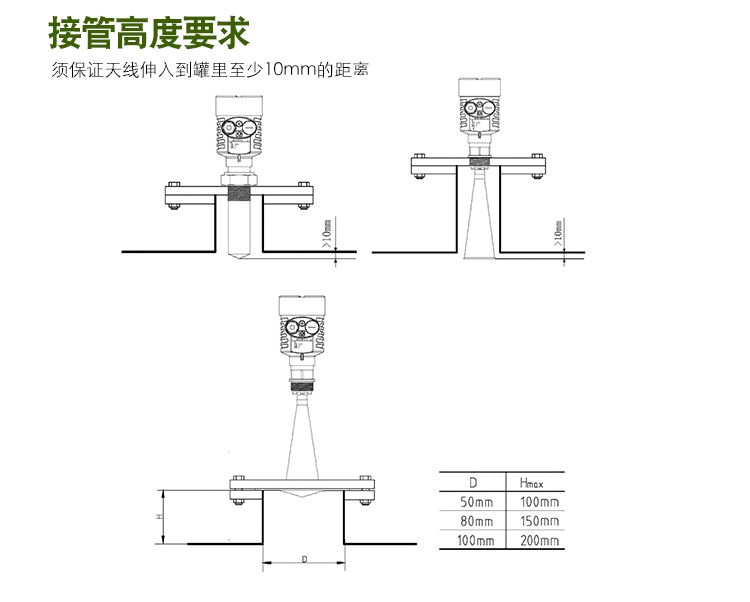

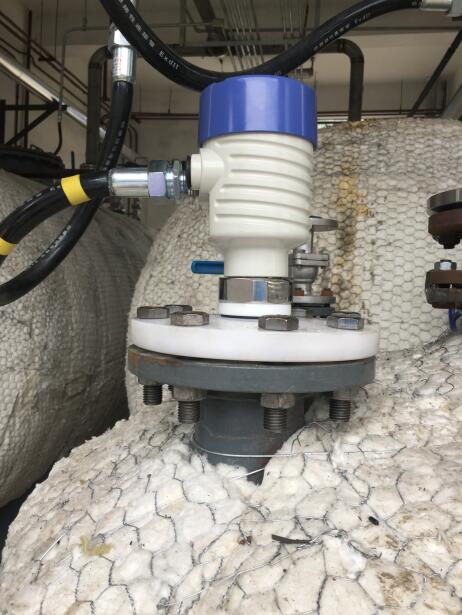

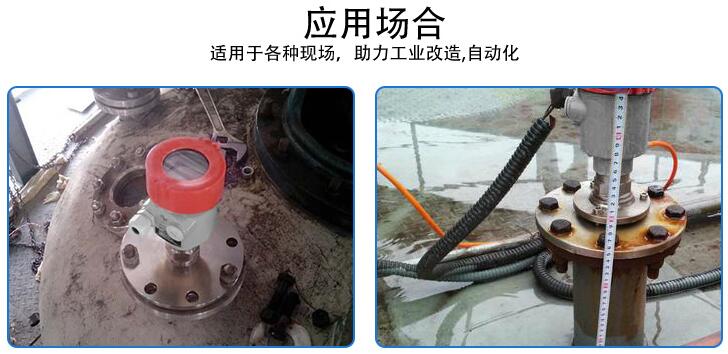

安裝現場
