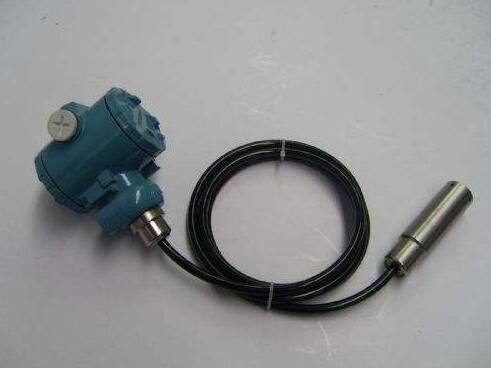

靜壓式液位變送器采用電路處理技術，性能穩定、高靈敏度；多種量程，大可測200m(水柱壓力)；采用316L不銹鋼隔離膜片，適用于多種測量介質；配置靈活，根據需要可選擇不同配置；一體式、分體式可選；反極性和過電壓保護；抗沖擊、防雷擊設計；激光調阻溫度補償，零點、量程可現場調節；范圍寬抗腐蝕，適于多種介質；過載及抗干擾能力強，穩定。
技術參數：
測量形式及范圍 | 0～1～200mH2O |
允許過載 | 2倍滿量程壓力 |
工作溫度 | -20～80℃ |
溫度補償 | -10～70℃ |
存儲溫度 | -40～80℃ |
準確度（包含非線性、重復性、遲滯） | 0.2%FS(典型) 0.5%FS(最大) |
穩定性誤差 | 0.2%FS(典型)， 0.5%FS(最大) |
溫漂系數 | 0.01%FS(典型，量程不小于5mH2O) 0.03%FS(典型，量程小于5mH2O) |
輸出信號 | (4～20)mA(二/三線制)、(0～10/20）mA (0～5)V、(1～5)V、)0～10)V |
供電電源 | 15～36 VDC(標定電壓24VDC) |
負載(Ω) | ?電流輸出型<(u-15v)>5K |
外殼材料 | 合金鋁 |
O型圈 | 氟橡膠 |
膜片 | 316L不銹鋼 |
電纜 | 防水透氣電纜 |
防護等級 | IP68(壓力傳感器部分)，IP65（接線盒變送器部分） |
特點
穩定性好，準確度高
投入式液位變送器直接投入到被測介質中，安裝使用相當方便。
固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高準確度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。投入式液位變送器具有電源反相極性保護及過載限流保護。
靜壓式液位變送器應用工業現場液位測量與控制、城市供水及污水處理、石油、化工、電廠、水文監測、水庫、大壩、水電建設等區域的液位的測量與控制。
主要技術指標
測量范圍：0.3～100m（由用戶自選）
準確度：0.2、0.5、1.0級
工作溫度：-20～80℃
輸出信號：二線制4～20mADC
電源電壓：標準24VDC（12～36VDC）
不靈敏區：≤±1.0%FS
負載能力：0-600Ω
相對溫度：≤85%
防護等級：IP68
選型表
型譜 | 說明 | ||||||||||
YHYB1802 | 靜壓式液位變送器 | ||||||||||
類別 | 1 | 纜式 | |||||||||
2 | 桿式(傳感器裝在底部，直接接觸液體介質) | ||||||||||
3 | 防腐式 | ||||||||||
4 | 導壓桿式(傳感器裝在上部，不直接接觸介質) | ||||||||||
過程連接形式 | T | 支架安裝 | |||||||||
N | 法蘭安裝DN40 PN1.0 | ||||||||||
Y | 特別約定 | ||||||||||
傳感器連接材料 | 1 | 304 | 桿式 | ||||||||
2 | 316 | ||||||||||
3 | 316L | ||||||||||
4 | 丁晴橡膠與聚氯乙烯復合物 | 纜式 | |||||||||
5 | 聚四氟乙烯，(聚丙烯法蘭) | ||||||||||
防爆方式 | O | 不防爆 | |||||||||
E | 本安 | ||||||||||
顯示方式 | O | 不帶現場批示 | |||||||||
Z | 帶電流表指示(0-100%刻度) | ||||||||||
X | 帶現場顯示 | ||||||||||
配重情況 | O | 無需配重 | |||||||||
W | 需要配重 | ||||||||||
-□ | 安裝高度 | ||||||||||
-□ | 測量高度 | ||||||||||
-□ | 被測介質密度(g/cm3) | ||||||||||
