靜壓投入式液位計

精品推薦
YHYWJ1801靜壓投入式液位計采用先進電路處理技術，性能穩定、高靈敏度；多種量程，最大可測200m(水柱壓力)；采用316L不銹鋼隔離膜片，適用于多種測量介質；配置靈活，根據需要可選擇不同配置；一體式、分體式可選；反極性和過電壓保護；抗沖擊、防雷擊設計；激光調阻溫度補償，零點、量程可現場調節；范圍寬抗腐蝕，適于多種介質；過載及抗干擾能力強，性能穩定。

詳細說明

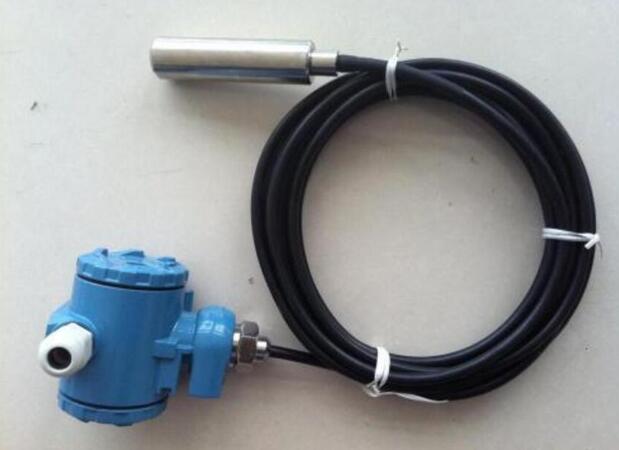

型號：YHYWJ1801靜壓投入式液位計詳細介紹

YHYWJ1801靜壓投入式液位計是基于所測液體靜壓與該液體高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便.

靜壓投入式液位計采用高性能的擴散硅壓阻式壓力傳感器作為測量元件，經過高可靠性的放大處理電路及溫度補償，將被測介質的表壓或絕壓轉換為標準的電壓或電流信號。本產品體積小巧，使用安裝方便，直接投入水中即可測量出變送器末端到液面的液位高度。采用先進電路處理技術，性能穩定、高靈敏度；多種量程，最大可測200m(水柱壓力)；采用316L不銹鋼隔離膜片，適用于多種測量介質；配置靈活，根據需要可選擇不同配置；一體式、分體式可選；反極性和過電壓保護；抗沖擊、防雷擊設計；激光調阻溫度補償，零點、量程可現場調節；范圍寬抗腐蝕，適于多種介質；過載及抗干擾能力強。

液位計應用工業現場液位測量與控制、城市供水及污水處理、石油、化工、電廠、水文監測、水庫、大壩、水電建設等領域的液位的測量與控制。

特點
  穩定性好，準確度高
  投入式液位變送器直接投入到被測介質中，安裝使用相當方便。
  固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。投入式液位變送器具有電源反相極性保護及過載限流保護。

主要技術指標
測量范圍：0.3～100m（由用戶自選）
準確度：0.2、0.5、1.0級
工作溫度：-20～80℃
輸出信號：二線制4～20mADC
電源電壓：標準24VDC（12～36VDC）
不靈敏區：≤±1.0%FS
負載能力：0-600Ω
相對溫度：≤85%
防護等級：IP68

測量形式及范圍	0～1～200mH₂O
允許過載	2倍滿量程壓力
工作溫度	-20～80℃
溫度補償	-10～70℃
存儲溫度	-40～80℃
準確度（包含非線性、重復性、遲滯）	0.2%FS(典型) 0.5%FS(最大)
穩定性誤差	0.2%FS(典型)， 0.5%FS(最大)
溫漂系數	0.01%FS(典型，量程不小于5mH2O) 0.03%FS(典型，量程小于5mH2O)
輸出信號	(4～20)mA(二/三線制)、(0～10/20）mA (0～5)V、(1～5)V、)0～10)V
供電電源	15～36 VDC(標定電壓24VDC)
負載(Ω)	?電流輸出型<(u-15v)>5K
外殼材料	合金鋁
O型圈	氟橡膠
膜片	316L不銹鋼
電纜	防水透氣電纜
防護等級	IP68(壓力傳感器部分)，IP65（接線盒變送器部分）

選型表

型譜										說明
YHYWJ1801										靜壓投入式液位計
類別	1									纜式
	2									桿式(傳感器裝在底部，直接接觸液體介質)
	3									防腐式
	4									導壓桿式(傳感器裝在上部，不直接接觸介質)
過程連接形式		T								支架安裝
		N								法蘭安裝DN40 PN1.0
		Y								特別約定
傳感器連接材料			1							304	桿式
			2							316
			3							316L
			4							丁晴橡膠與聚氯乙烯復合物	纜式
			5							聚四氟乙烯，(聚丙烯法蘭)
防爆方式				O						不防爆
				E						本安
顯示方式					O					不帶現場批示
					Z					帶電流表指示(0-100%刻度)
					X					帶現場顯示
配重情況						O				無需配重
						W				需要配重
							-□			安裝高度
								-□		測量高度
									-□	被測介質密度(g/cm3)

安裝使用：
在敞口的容器中測量靜態液位時，把液位變送器直接投入到容器底部，在容器開口處用尼龍帶或三腳可調安裝架等將電纜線（接線盒）固定即可。在流動的液體中測量液位時，因介質波動較大，可以在液體中插入一根Φ45mm的鋼管，同時在水流方向的反面不同高度的管壁上打若干小孔，使液體流入管內。另一種方法是在液體底部加裝阻尼裝置，以過濾泥沙和消除動態壓力和波浪對測量的影響。
