電磁流量計灌漿工程如何選用-技術文章

    隨著中國一帶一路經濟戰略的實施，內地與沿海，國內與國外的聯系將會越來越緊密，各種各樣的物資貿易將推動國家陸路交通線的發展，鐵路、高速公路都將有一個發展高潮。中國的地形趨勢是西高東低，西部絕大部分都是山區，東部的平原相對于中國的整個版圖來說只是一小部分，因此向西的交通線路沿途將需要開鑿許多隧道和壩口。在隧道的灌漿施工中，動態準確的計量水泥灌漿量至關重要，電磁流量計以其獨特的優點在隧洞固結灌漿施工中大大提高了漿液體積的測量準確度，對保證資料的真實性和確保工程質量起到了很大作用。

    灌漿施工工藝中的漿液和水的流量測量非常重要，特別是所使用的液體流量檢測儀表，有其特殊要求，例如要便于頻繁清洗和承受高速漿液中顆粒的摩擦和惡劣環境等，在眾多液體流量儀器產品中，電磁流量計具有測量不受流體溫度、壓力、密度、黏度的影響、內部直通光滑、直接進行電測量、計量精度高、響應速度快等優點；且其檢測部無運動部件、不會發生滴漏現象，內襯可采用聚四氟乙烯塑料和氧化鋁陶瓷，具有很強的抗腐蝕性，近年來已成為灌漿工程流量測量的優選儀器。

在灌漿工程中的使用

(1)隧洞固結灌漿施工工藝
　　鉆孔、洗孔→壓水試驗→制漿→灌漿→封孔

(2 )施工方法
　　2.1 鉆孔、洗孔
　　采用手風鉆鉆孔，單孔鉆孔結束后采用導管通入大流量水流，從孔底向孔外沖洗的方法進行沖洗，至回水變清。

　　2.2 壓水試驗
　　簡易壓水試驗是以設計要求的壓力向孔內送水，測定其相應的流量值，并據此計算巖體的透水率，計算結果關系到巖體滲透特性的評價以及灌漿成果資料整理。這一測量點是十分重要和敏感的，準確是首要指標，水有一定的電導率，滿足EMF的測量要求，需要重點考慮的是EMF的口徑，因為壓水試驗和灌漿用的是相同的EMF。

　　2.3 制漿
　　制漿材料采用磅秤稱量，高速攪拌機拌制水泥漿液，漿液在使用前應過篩，從開始制備至用完的時間宜小于4h。

　　2.4 灌漿
　　固結灌漿采用孔口封閉循環灌漿法，用BW-250型灌漿機全孔一次灌漿，灌漿壓力0.3～0.5MPa，灌漿過程中派專人查看壓力表，壓力值宜讀取壓力表指針擺動的中值。
　　灌漿漿液應由稀至濃級逐級變換，固結灌漿水灰比采用2：1、1：1、0.8：1、0.6：1四個比級。
　　灌漿泵將一定水灰比的水泥漿液壓送到孔中，一部分進入裂隙而擴散，余下的漿液經回漿管返出孔外，流回到漿液攪拌機中；固結灌漿孔在規定壓力下，當注入率不大于0.4L/min，繼續灌注30min，灌漿即可結束。

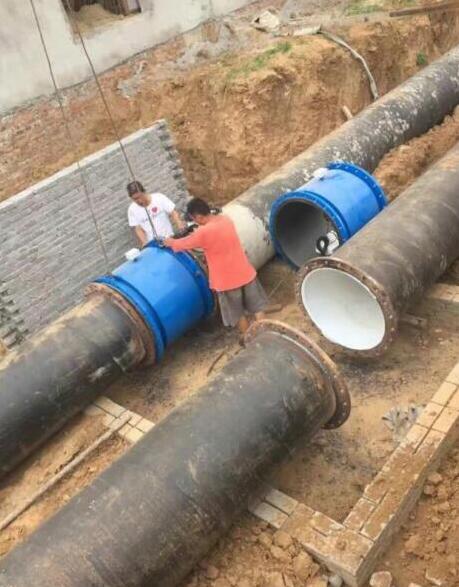

　　每臺鉆孔設備都需要兩臺EMF分別記錄進、返漿流量，灌漿量就等于進漿量減去返漿量，現場管線與EMF安裝布置見：
　　由于現場灌漿泵泵量為100L/min，故EMF的量程選為100L/min，由于水泥漿液中帶有水泥固體顆粒，考慮到對EMF襯里和電極的磨損，選用流速≤5m/s，另一方面水泥漿液又具有易粘附、沉淀、結垢的特性，故EMF測量管內的流速應不低于0.15m/s，以起到對電磁流量計的電極和內襯的自清掃作用，為了保證電磁流量計的檢測精度，使用流速控制在0.15～5m/s之間。
　　灌漿施工時吸漿量大小一般在0～100L/min，進、返漿上EMF相應的流量范圍為30～100L/min，EMF口徑選擇DN25比較合適，同時EMF的時間常數也應該設置小一些，一般在1～3s，以提高測量的靈敏度。
　　在灌漿過程中使用灌漿自動記錄儀完成數據采集與處理，在屏幕上顯示流量、水灰比及注入水泥總量，按設定時間間隔定時打印出時間、流量和水灰比，當灌漿結束時，自動計算并打印注入水泥總量、漿液總量和單耗水泥量。

　　2.5 灌漿孔封孔
　　全孔灌漿完畢后，先采用導管注漿法將孔內余漿置換成水灰比為0.5的濃漿，而后將灌漿塞塞在孔口，繼續使用這種漿液進行純壓式灌漿封孔，封孔灌漿的壓力一般不宜小于1MPa。

應用注意事項

1. 介質中氣泡的影響與處理
   　　因工藝或介質本身的原因，所測液體常含一些氣泡，氣泡經過電極表面存在一個摩擦過程，產生尖峰脈沖干擾電勢，其值遠大于正常的流量信號，通常電磁流量轉換器無法有效地處理如此的干擾，導致測量值不穩定，因此電磁流量計的安裝位置要考慮防止氣泡的產生，一般要安裝在泵的排出端，較好垂直安裝，漿液自下而上流動，水平安裝時要使電極軸線平行于地平線，不要垂直于地平線，因為處于底部的電極易被沉積物覆蓋，頂部電極易被液體中偶存氣泡擦過遮住電極表面。

2.


2. 測量管道內附漿量的影響與處理
　　每次灌漿結束后，要及時清除電磁流量計測量管內的殘余漿液，否則水泥漿液易在測量管道內產生不同程度的膠結，甚至堵塞電磁流量計測量管和相接的灌漿管道，電磁流量計測量管內的附著層會引起附加相對誤差，附著水泥層電導率極低，附著物有一定厚度越大，誤差越大。

3. 惡劣施工現場環境的影響與處理
　　灌漿施工現場的環境大部分時間比較惡劣，如高溫、潮濕、高灰塵等，時間長了冷凝水和灰塵容易積聚在EMF的接線盒中，或透過密封不良的結合面滲入EMF殼體中，將導致EMF轉換器輸入回路阻抗下降，衰減欲輸往放大器的流量信號；或者是破壞勵磁回路和信號回路的絕緣，造成EMF的嚴重故障。為了避免此類故障的發生，可在接線盒中灌注絕緣材料，在維修和調試EMF的時候一定要避免進水，保持接線盒內的干燥與干凈，使用中一定要避免浸泡在水或漿液中。
