www.zjqczh.com詳細說明

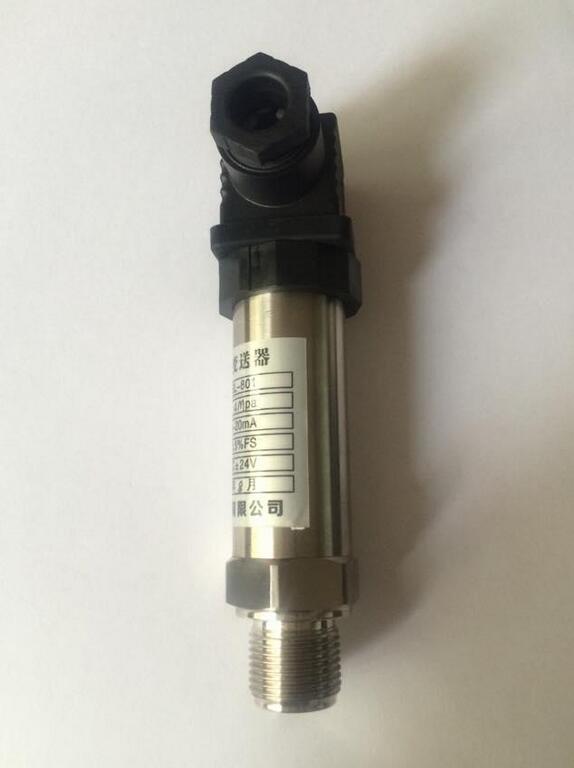

小巧型壓力變送器采用高性能的感壓芯片，配合先進的電路處理和溫度補償技術，將壓力變化轉化為線性的電流或電壓信號。產品體積小巧，易于安裝，采用不銹鋼外殼隔離防腐，適于測量與接觸部分材質相兼容的氣體和液體等介質，它可以用來測量表壓、負壓和絕壓。
應用場合：
本產品廣泛應用于水廠、煉油廠、污水處理廠、建材、輕工、機械等工業領域，實現對液體、氣體、蒸氣壓力的測量。
產品特點：
具有反向極性和限流保護；激光調阻溫度補償；可程控調節；抗振動、抗沖擊、防射頻電磁干擾；過載及抗干擾能力強，經濟實用穩定。
性能參數：
測量介質 | 氣體、液體、油等與接觸部分材質相兼容的介質 |
測量形式及范圍 | 表壓（G）---最大(0～60)MPa, 最小(0～0.5)KPa |
絕壓（A）---最大(0～60)MPa, 最小 (0～5)KPa | |
負壓（B）---(-100KPa～60)MPa, 最小(-0.2～0.2 )KPa | |
精度等級 | 0.1、 0.25、 0.5 |
過載能力 | 量程的2倍 |
長期穩定性 | 小于0.25%FS/年，小于0.5%FS/年 |
供電電源 | 15～36 VDC（標定電壓24VDC） |
輸出信號 | (4～20)mA（二/三線制）、（0～10/20）mA （0～5）V、（1～5）V、（0～10）V |
工作溫度 | -40～80℃ 補償溫度：-20～70 ℃ |
加裝散熱器（選購件） | 可到120℃ |
過程連接 | M20×1.5外螺紋或用戶注明 |
防護等級 | IP65 |
YHYBS1801口口E口A口C口小巧型壓力變送器 | |||||||
口 | 測量形式及量程 （注明量程范圍） | ||||||
G、表壓 A、絕壓力(0～60MPa) B、密封壓力 P、平膜型 | |||||||
口 | 膜片材料 | ||||||
K、擴散硅（默認） T、陶瓷壓阻 P、陶瓷電容 | |||||||
E口 | 輸出信號 | ||||||
1、(0～5)VDC 2、二線制(4～20)mA(默認) 3、(0～10)mA 4、其它注明 | |||||||
A口 | 精度 | ||||||
1、0.1 2、0.25 3、0.5 | |||||||
C口 | 過程連接方式 | ||||||
1、外螺紋M20×1.5（默認） 2、外螺紋G1/2 3、外螺紋NPT1/2 4、其它注明 | |||||||
R口 | 其綜 | ||||||
1、電纜引出 2、赫斯曼接口 3、其它用戶約定 | |||||||
