超聲波流量計測量操作要領

    超聲波流量計是所有類型的流量測量儀表中，安裝較簡便和快捷的，用戶只要在管道上選擇一個合適的測量點，將測量點處的管道相關參數通過面板或是手操器輸入到流量計里，同時再將探頭在管道上面固定好即可進行測量。

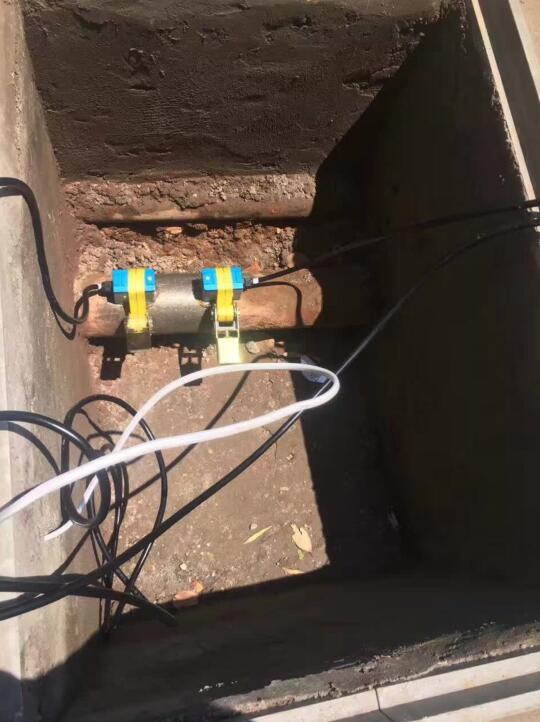

    超聲波流量計在安裝探頭時，盡管尋找管材材料致密的部份進行，管道外面的安裝區域須清理干凈，管道上面的銹跡和油漆部分都需要清理掉，有條件情況下，較好用磨光機磨平磨光，然后用干凈的抹布蘸丙酮或酒精擦去油污和灰塵，接下來在探頭的中心部分和管壁涂上足夠的耦合劑。

    安裝時千萬在探頭和管壁之間不能有空氣泡及沙礫。在水平管段上，要把探頭安裝在管道截面的水平軸上，以防管內上部可能存在氣泡。如果受安裝地點空間的而不能水平對稱安裝探頭，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝探頭。
　
    檢查安裝是指檢查探頭安裝是否合適、是否能夠接收到正確的、足夠強的、可以使機器正常工作的超聲波信號，以確保機器長時間可靠的運行。通過檢查接收信號強度、總傳輸時間、時差以及傳輸時間比，可確定安裝是否較佳。信號強度(m90中顯示)是指上下游兩個方向上接收信號的強度。使用00。0~99。9的數字表示相對的信號強度。00。0表示收不到信號;99。9表示較大的信號強度。一般情況下，信號強度越大，測量值越穩定可信，越能長時間可靠的運行。安裝的好壞直接關系到流量值的準確，流量計是否長時間可靠的運行。

　    管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚，造成v法安裝信號弱，機器不能正常工作時，要選用z法安裝。原因是;使用z法時，超聲波在管道中直接傳輸，沒有折射(稱為單聲程)，信號衰耗小。z法可測管徑范圍為100mm至6000mm。實際安裝流量計時，建議200mm以上的管道都要選用z法(這樣測得的信號較大)。
　
    傳輸比超出100±3的范圍時，應檢查參數(管外徑、壁厚、管材、襯里等)輸入是否正確、探頭的安裝距離是否與m25中所顯示的數據一致、探頭是否安裝在管道軸線的同一直線上、是否存在太厚的結垢、安裝點的管道是否橢圓變形等。

    雖然大多數情形下，把探頭簡單地涂上偶合劑貼到管壁外，就能得到測量結果，這時還是要進行下列的檢查，以確保得到較好的測量結果并使流量計長時間可靠的運行。確認外夾式超聲波流量計是否正常可靠的工作:信號強度越大、信號質量q值越高，流量計越能長時間可靠工作，其顯示的流量值可信度越高。如果環境電磁干擾太大或是接受信號太低，則顯示的流量值可信度就差，長時間可靠工作的可能性就小。

  安裝后，投入使用時，當測量介質流速、儀表量程與口徑測量一般的介質時，超聲波流量計的滿度流量可以在測量介質流速0。5—12m/s范圍內選用，范圍比較寬。選擇儀表規格(口徑)不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而提高管內流速，得到滿意測量結果。
